HOIST VALVE (3/3)(#7001-)
Komatsu HM350-2R S/N 7001-7029 (W/O EGR) · SERVICE KIT AND COMPONENT PARTS
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

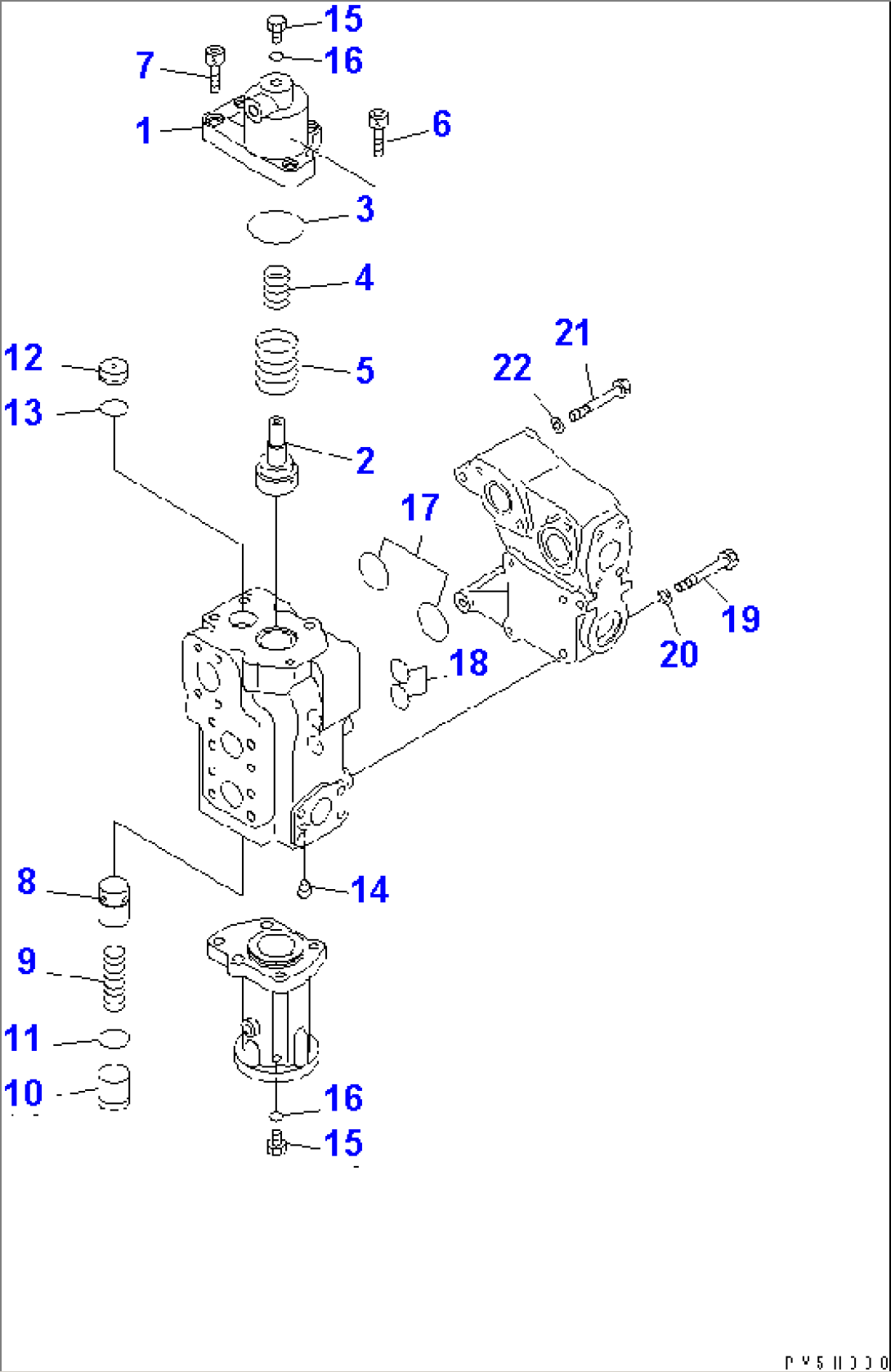

| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 701-37-25000 | VALVE ASS'Y | 7001- | ||
| 701-32-53000 | VALVE SUB ASS'Y | 7001- | ||
| 1 | 701-32-45420 | CASE,SPRING | 7001- | |
| 2 | 709-14-12570 | RETAINER | 7001- | |
| 3 | 07000-F2070 | O-RING | 7001- | |
| 4 | 701-32-45520 | SPRING | 7001- | |
| 5 | 701-32-45530 | SPRING | 7001- | |
| 6 | 01252-61240 | BOLT | 7001- | |
| 7 | 01252-61440 | BOLT | 7001- | |
| 8 | 701-33-31120 | VALVE | 7001- | |
| 9 | 701-33-31130 | SPRING | 7001- | |
| 10 | 701-33-31150 | SEAT | 7001- | |
| 11 | 07000-F3034 | O-RING | 7001- | |
| 12 | 701-32-45540 | PLUG | 7001- | |
| 13 | 07000-F3029 | O-RING | 7001- | |
| 14 | 07043-00312 | PLUG | 7001- | |
| 15 | 07040-11409 | PLUG | 7001- | |
| 16 | 07002-21423 | O-RING | 7001- | |
| 17 | 07000-F3048 | O-RING | 7001- | |
| 18 | 07000-F3030 | O-RING | 7001- | |
| 19 | 01010-81290 | BOLT | 7001- | |
| 20 | 01643-31232 | WASHER | 7001- | |
| 21 | 01010-81495 | BOLT | 7001- | |
| 22 | 01643-31445 | WASHER | 7001- |
