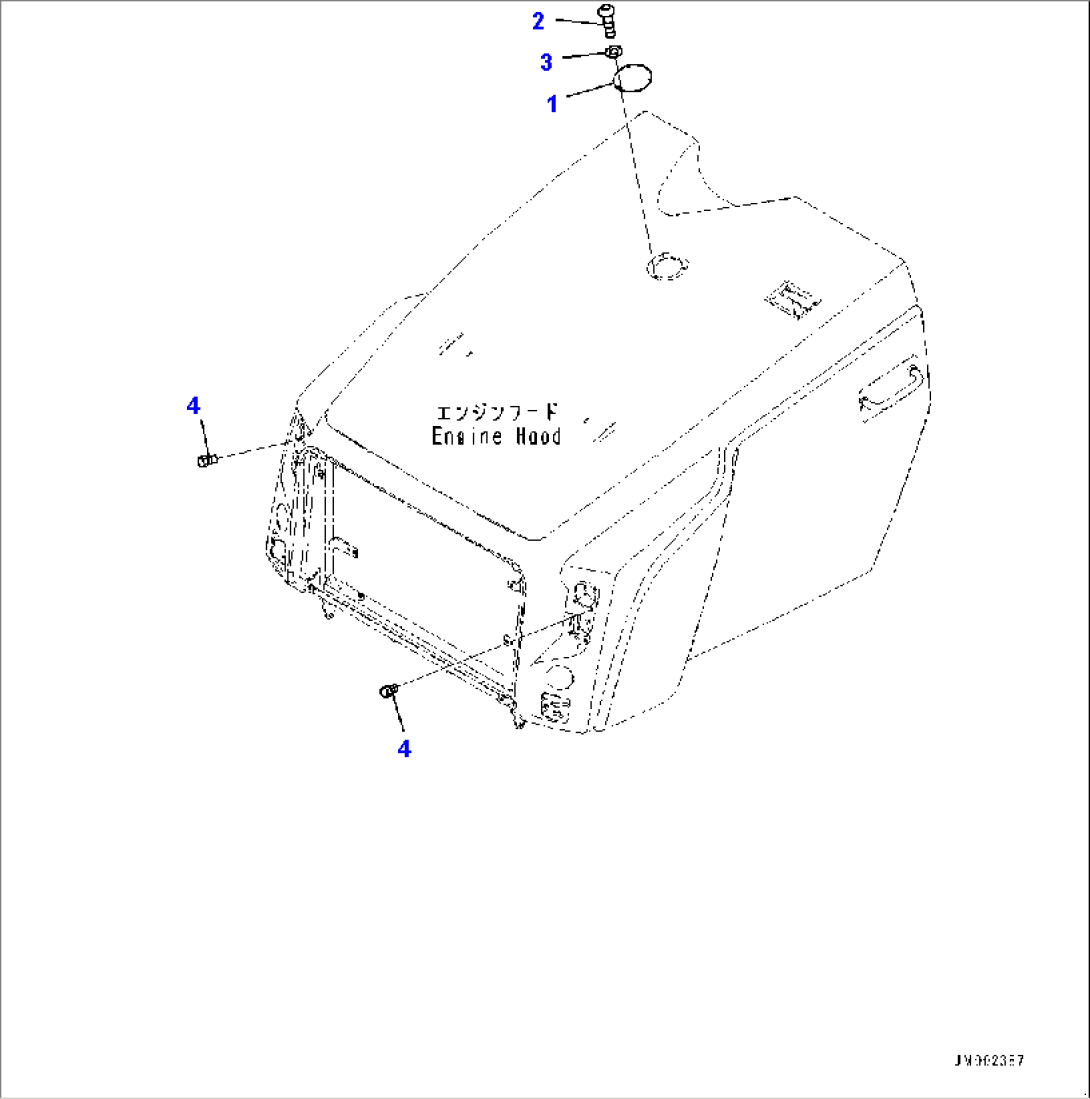

Hood, Mounting Bracket (#10001-)

Komatsu HM400-5 S/N 10001-UP · GUARDS AND COVERS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56B-54-51110Hood Assembly10001-
156B-54-31541Bracket10001-
201580-11210Nut10001-
309453-00002Stopper, Door10001-
401010-81225Bolt10001-
501643-31232Washer10001-
601010-81025Bolt10001-
701643-31032Washer10001-
856B-54-31340Bracket10001-
901010-81030Bolt10001-
1001643-31032Washer10001-
1101010-81025Bolt10001-
1201643-31032Washer10001-
1356B-54-31612Plate10001-
1401010-81020Bolt10001-
1501643-31032Washer10001-
1601010-81025Bolt10001-
1701643-31032Washer10001-
1856B-54-31440Bracket10001-
1901010-81025Bolt10001-
2001643-31032Washer10001-
