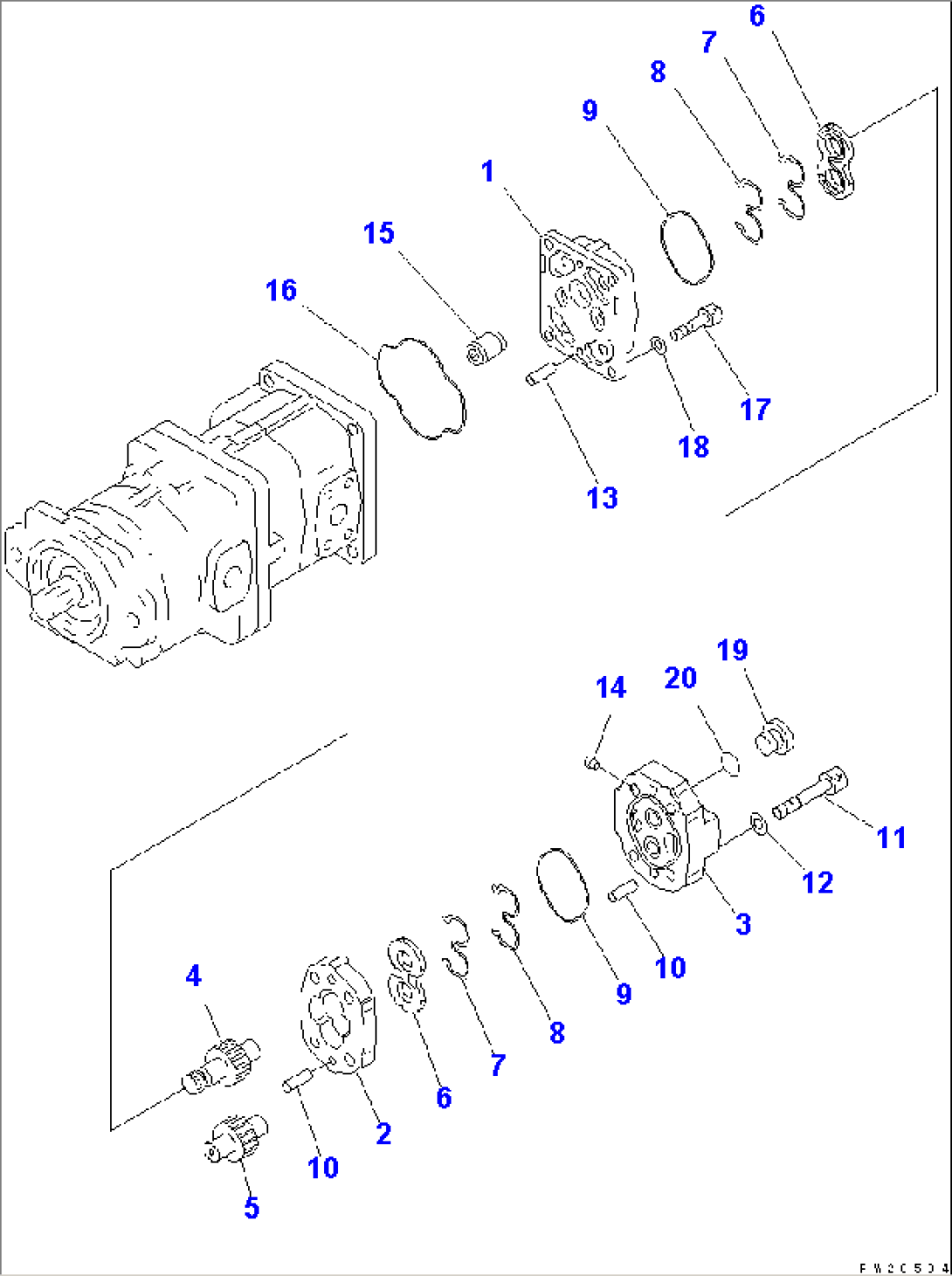

HYDRAULIC GEAR PUMP (SAR63, 63, 6) (3/3)

Komatsu HM300TN-1 S/N 1001-UP · SERVICE KIT AND COMPONENT PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
705-56-34550PUMP ASS'Y,(SAR63+63+6)1001-
705-34-19740PUMP ASS'Y,(SAR6)1001-
1705-19-01510BRACKET1001-
705-17-01350BUSHING1001-
2705-17-19010CASE,GEAR1001-
3705-18-01140COVER ASS'Y1001-
4705-17-19450GEAR,DRIVE1001-
5705-17-19510GEAR,DRIVEN1001-
6705-17-01610PLATE,SIDE1001-
7705-67-01440RING,BACK-UP1001-
8705-67-01470SEAL,SEAL1001-
9705-67-01380O-RING1001-
1004020-00820PIN,DOWEL1001-
1101252-61270BOLT1001-
1201643-51232WASHER1001-
1304020-01228PIN,DOWEL1001-
14705-17-02970PLUG1001-
15705-19-01330COUPLING1001-
16705-17-03381O-RING1001-
1701252-61445BOLT1001-
18705-17-04980WASHER1001-
19705-40-80990PLUG1001-
20705-40-81590O-RING1001-
