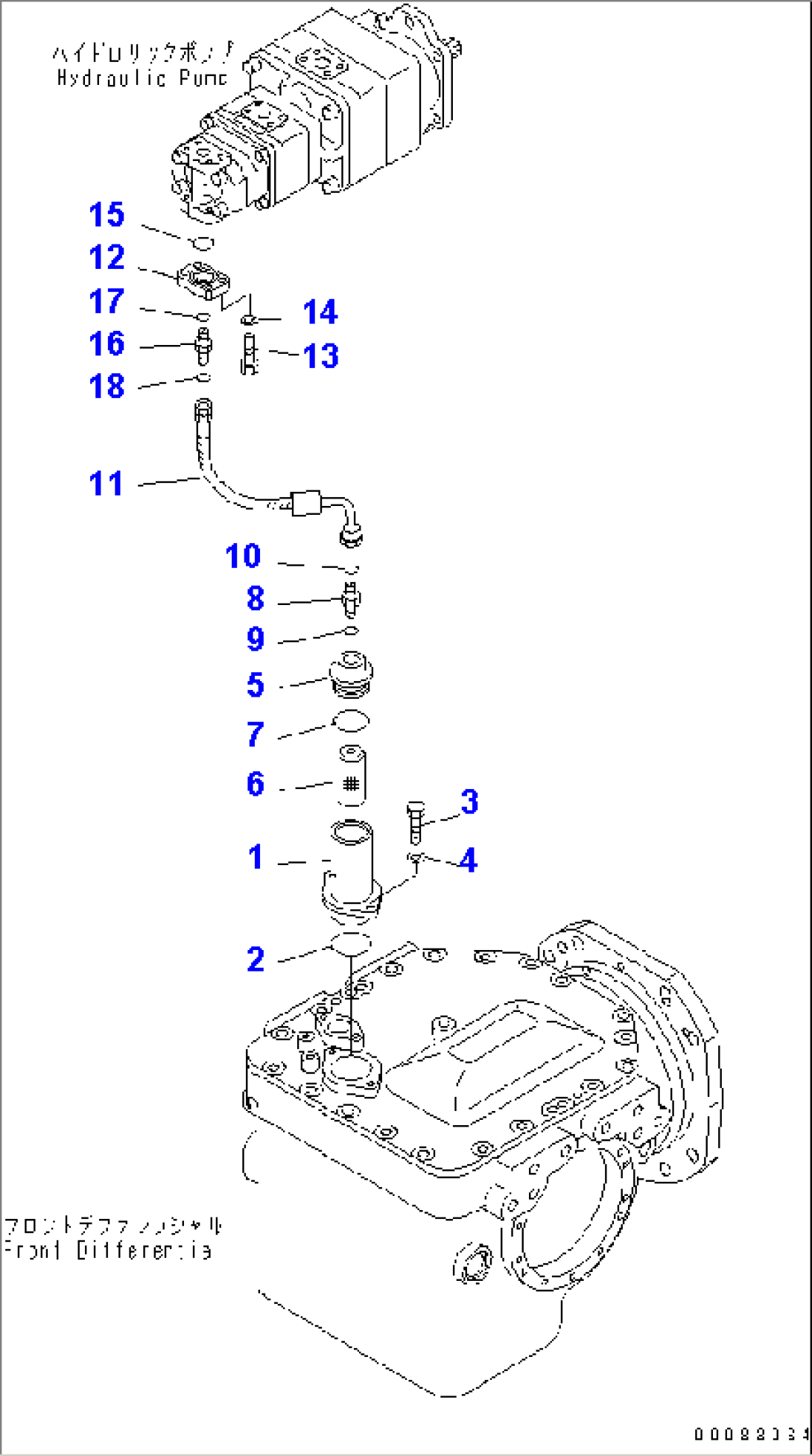

HYDRAULIC PIPING (FRONT DIFFERENTIAL LOCK LINE) (1/2)

Komatsu HM350-1L S/N A10001-UP · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-88-12490CASEA10001-
207000-F2075O-RINGA10001-
307372-21030BOLTA10001-
401643-51032WASHERA10001-
5421-43-22570CAPA10001-
6421-43-27920ELEMENTA10001-
707002-25234O-RINGA10001-
802781-00628UNIONA10001-
907002-22434O-RINGA10001-
1002896-21018O-RINGA10001-
1102763-006A3HOSEA10001-
1256B-88-12360FLANGEA10001-
1301010-81035BOLTA10001-
1401643-51032WASHERA10001-
1507000-F3032O-RINGA10001-
1602781-00628UNIONA10001-
1707002-22434O-RINGA10001-
1802896-21018O-RINGA10001-
