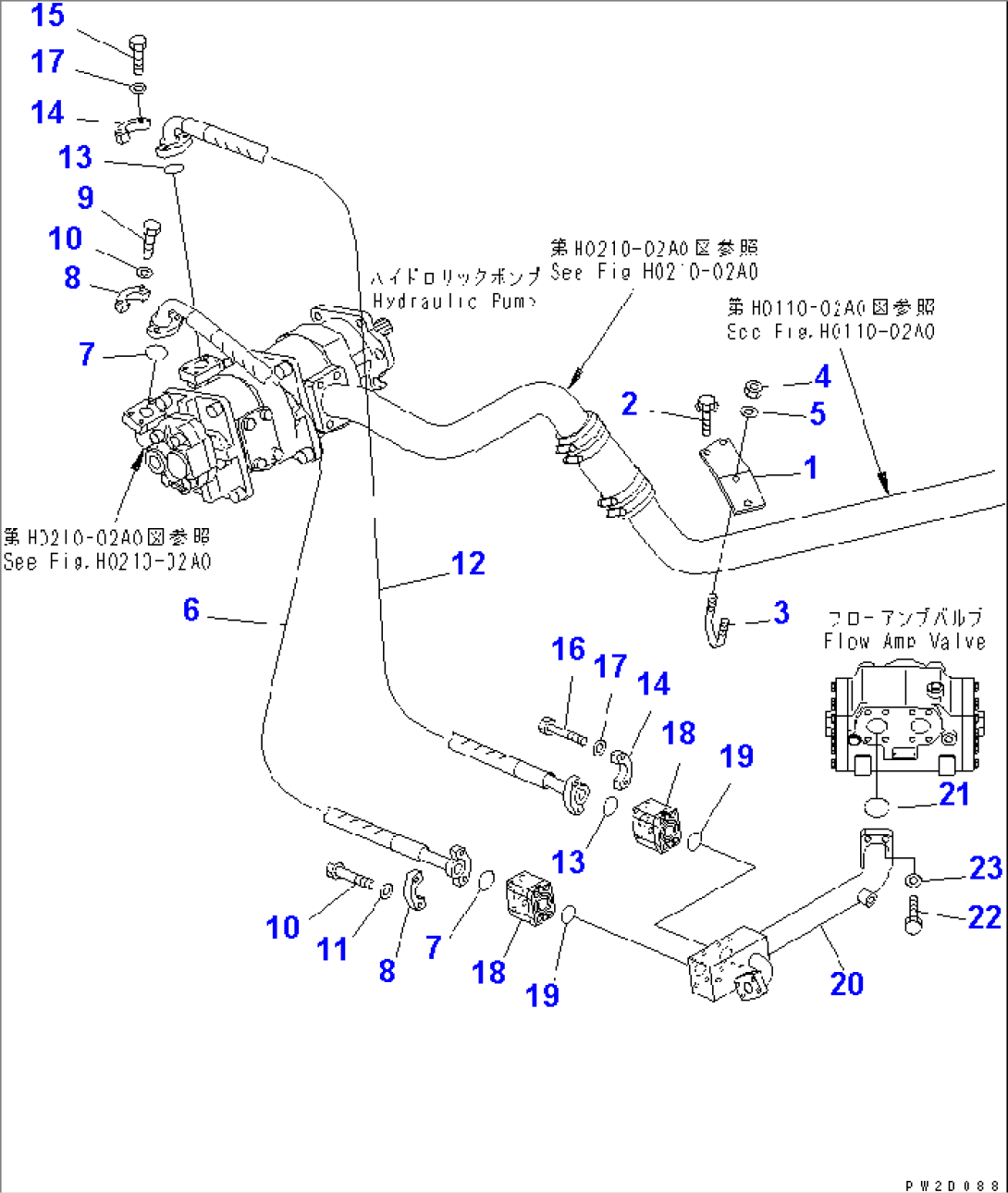

HYDRAULIC PIPING (PUMP TO VALVE)
Komatsu HM300-1 S/N 1001-UP · HYDRAULIC SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56D-61-11131 | PLATE | 1001- | |
| 2 | 01435-01225 | BOLT | 1001- | |
| 3 | 07283-36155 | CLIP | 1001- | |
| 4 | 01597-01009 | NUT | 1001- | |
| 5 | 01643-31032 | WASHER | 1001- | |
| 6 | 07087-010A7 | HOSE | 1001- | |
| 7 | 07000-F3032 | O-RING | 1001- | |
| 8 | 07371-31049 | FLANGE,SPLIT | 1001- | |
| 9 | 07372-21035 | BOLT | 1001- | |
| 10 | 01011-81000 | BOLT | 1001- | |
| 11 | 01643-51032 | WASHER | 1001- | |
| 12 | 07088-01008 | HOSE | 1001- | |
| 13 | 07000-F3032 | O-RING | 1001- | |
| 14 | 07371-31049 | FLANGE,SPLIT | 1001- | |
| 15 | 07372-21035 | BOLT | 1001- | |
| 16 | 01011-81000 | BOLT | 1001- | |
| 17 | 01643-51032 | WASHER | 1001- | |
| 18 | 702-13-23800 | VALVE ASS'Y,CHECK | 1001- | |
| 19 | 07000-F3035 | O-RING | 1001- | |
| 20 | 56D-61-11163 | TUBE | 1001- | |
| 21 | 07000-F3042 | O-RING | 1001- | |
| 22 | 01010-81040 | BOLT | 1001- | |
| 23 | 01643-51032 | WASHER | 1001- |
