HYDRAULIC PIPING (RETURN LINE)

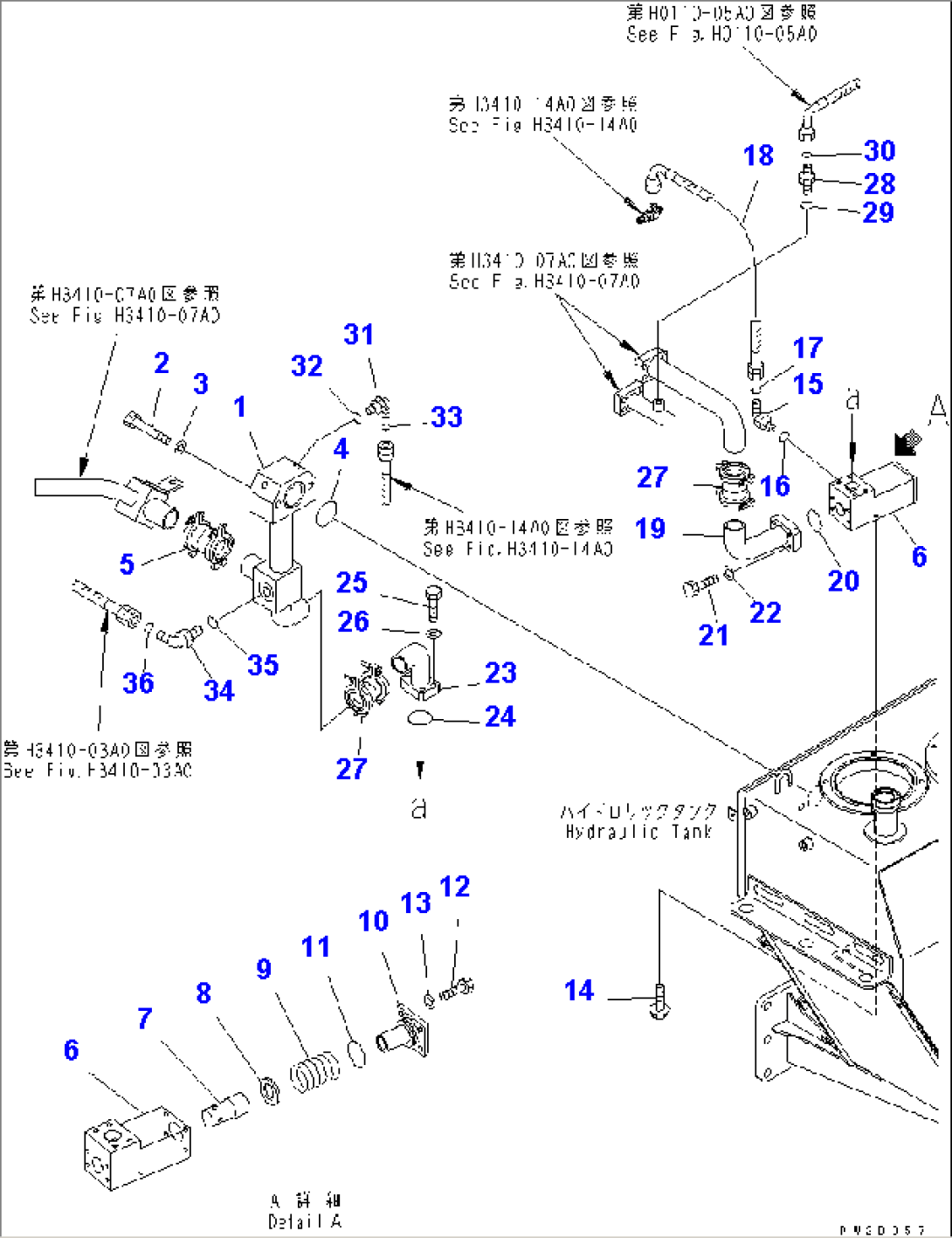

Komatsu HM300-1 S/N 1001-UP · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-61-11552TUBE1001-
201010-81495BOLT1001-
301643-31445WASHER1001-
407000-F2060O-RING1001-
507332-01400COUPLING ASS'Y1001-
07332-51400GASKET1001-
07332-61400CLAMP1001-
56D-60-11401VALVE ASS'Y1001-
656D-60-11411BLOCK1001-
756D-60-11420POPPET1001-
86164-91-1650WASHER1001-
956D-60-11441SPRING1001-
1056D-60-11430FLANGE1001-
1107000-F2045O-RING1001-
1201010-81030BOLT1001-
1301643-31032WASHER1001-
1401435-01020BOLT1001-
1502782-10210ELBOW1001-
1607002-21423O-RING1001-
1702896-21008O-RING1001-
1802766-002A5HOSE1001-
1956D-61-11581TUBE1001-
2007000-F3045O-RING1001-
2107372-21040BOLT1001-
2201643-51032WASHER1001-
2356D-61-11591TUBE1001-
2407000-F3045O-RING1001-
2507372-21040BOLT1001-
2601643-51032WASHER1001-
2707332-01200COUPLING1001-
07332-51200GASKET1001-
07332-61200CLAMP1001-
2802781-00210UNION1001-
2907002-21423O-RING1001-
3002896-21008O-RING1001-
3102782-10422ELBOW1001-
3207002-22034O-RING1001-
3302896-21012O-RING1001-
3402782-10628ELBOW1001-
3507002-22434O-RING1001-
3602896-21018O-RING1001-
