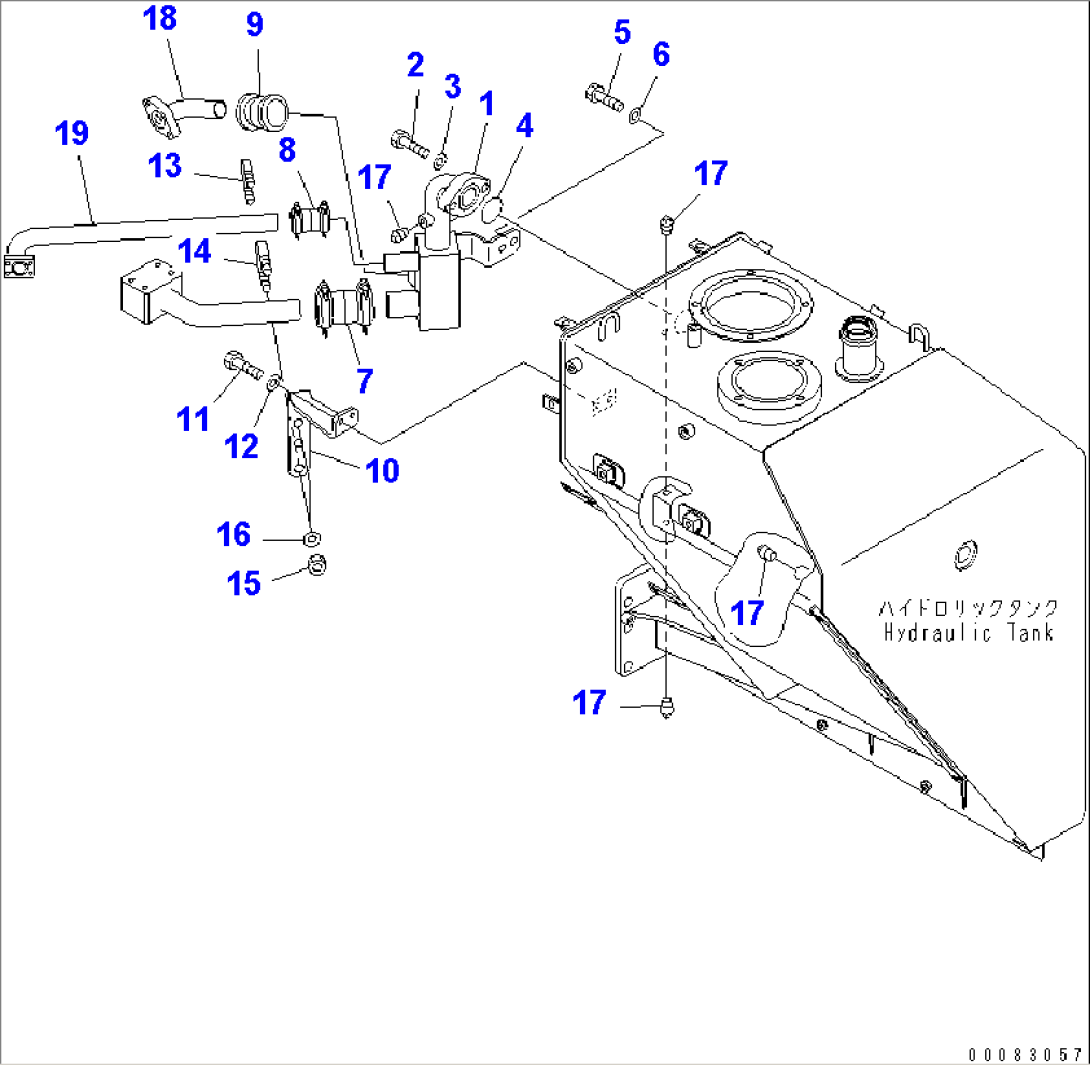

HYDRAULIC PIPING (RETURN LINE)

Komatsu HM350-1L S/N A10001-UP · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-61-11435TUBEA10001-
201010-81440BOLTA10001-
301643-31445WASHERA10001-
407000-F2065O-RINGA10001-
501010-81225BOLTA10001-
601643-31232WASHERA10001-
707332-01400COUPLING ASS'YA10001-
07332-51400GASKETA10001-
07332-61400CLAMPA10001-
807332-01000COUPLING ASS'YA10001-
07332-51000GASKETA10001-
07332-61000CLAMPA10001-
907332-01200COUPLINGA10001-
07332-51200GASKETA10001-
07332-61200CLAMPA10001-
1056B-61-11444BRACKETA10001-
1101010-81230BOLTA10001-
1201643-31232WASHERA10001-
1307283-33442CLIPA10001-
1407283-34949CLIPA10001-
1501597-01009NUTA10001-
1601643-31032WASHERA10001-
1707042-30211PLUGA10001-
