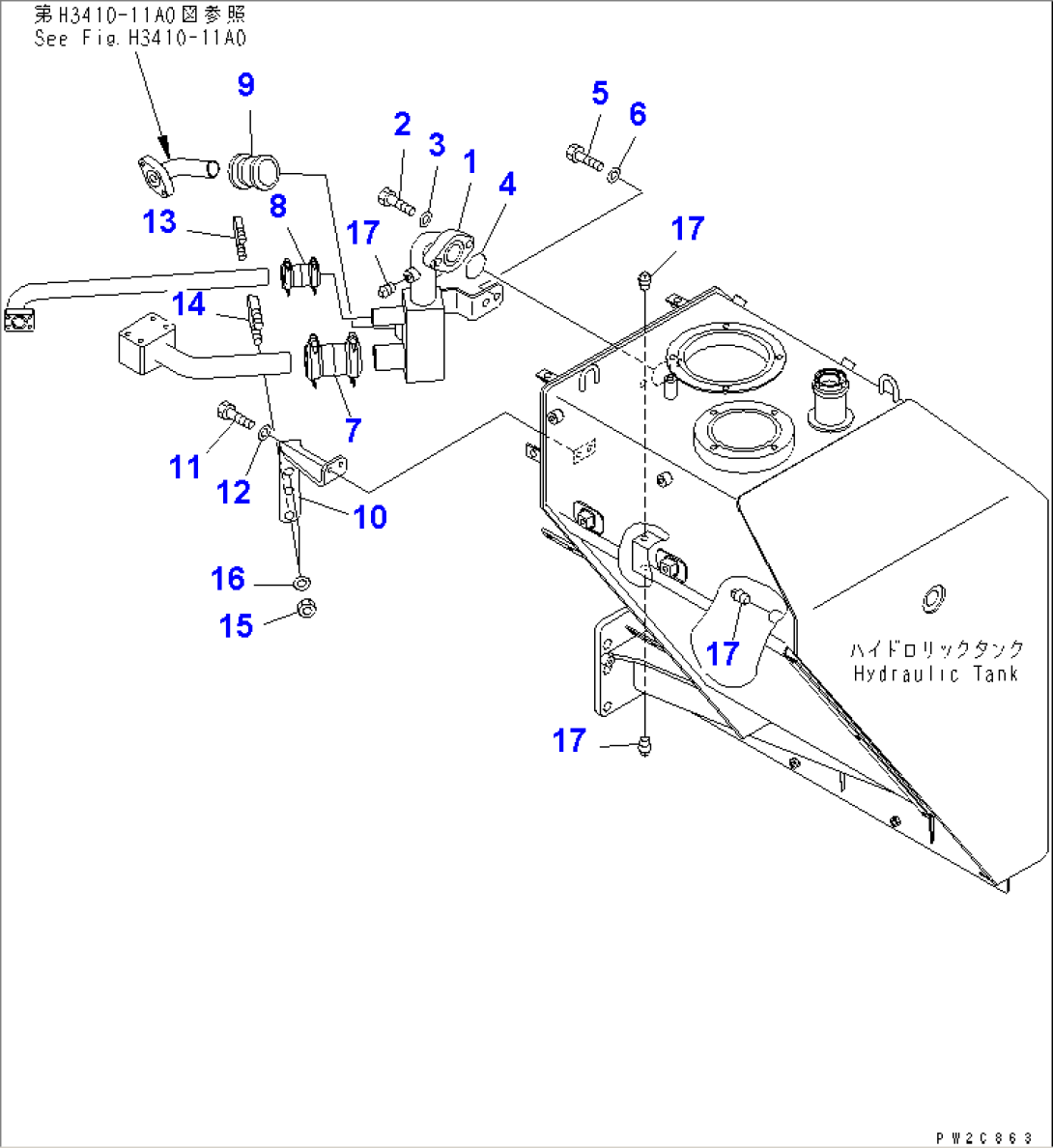

HYDRAULIC PIPING (RETURN LINE)(#1001-1121)

Komatsu HM350-1 S/N 1001-UP · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-61-11435TUBE1001-1121
201010-81440BOLT1001-1121
301643-31445WASHER1001-1121
407000-F2065O-RING1001-1121
501010-81225BOLT1001-1121
601643-31232WASHER1001-1121
707332-01400COUPLING ASS'Y1001-@
707332-51400GASKET1001-@
707332-61400CLAMP1001-@
807332-01000COUPLING ASS'Y1001-@
807332-51000GASKET1001-@
807332-61000CLAMP1001-@
907332-01200COUPLING1001-@
907332-51200GASKET1001-@
907332-61200CLAMP1001-@
1056B-61-11444BRACKET1001-1121
1101010-81230BOLT1001-1121
1201643-31232WASHER1001-1121
1307283-33442CLIP1001-@
1407283-34949CLIP1001-@
1501597-01009NUT1001-@
1601643-31032WASHER1001-@
1707042-30211PLUG1001-1121
