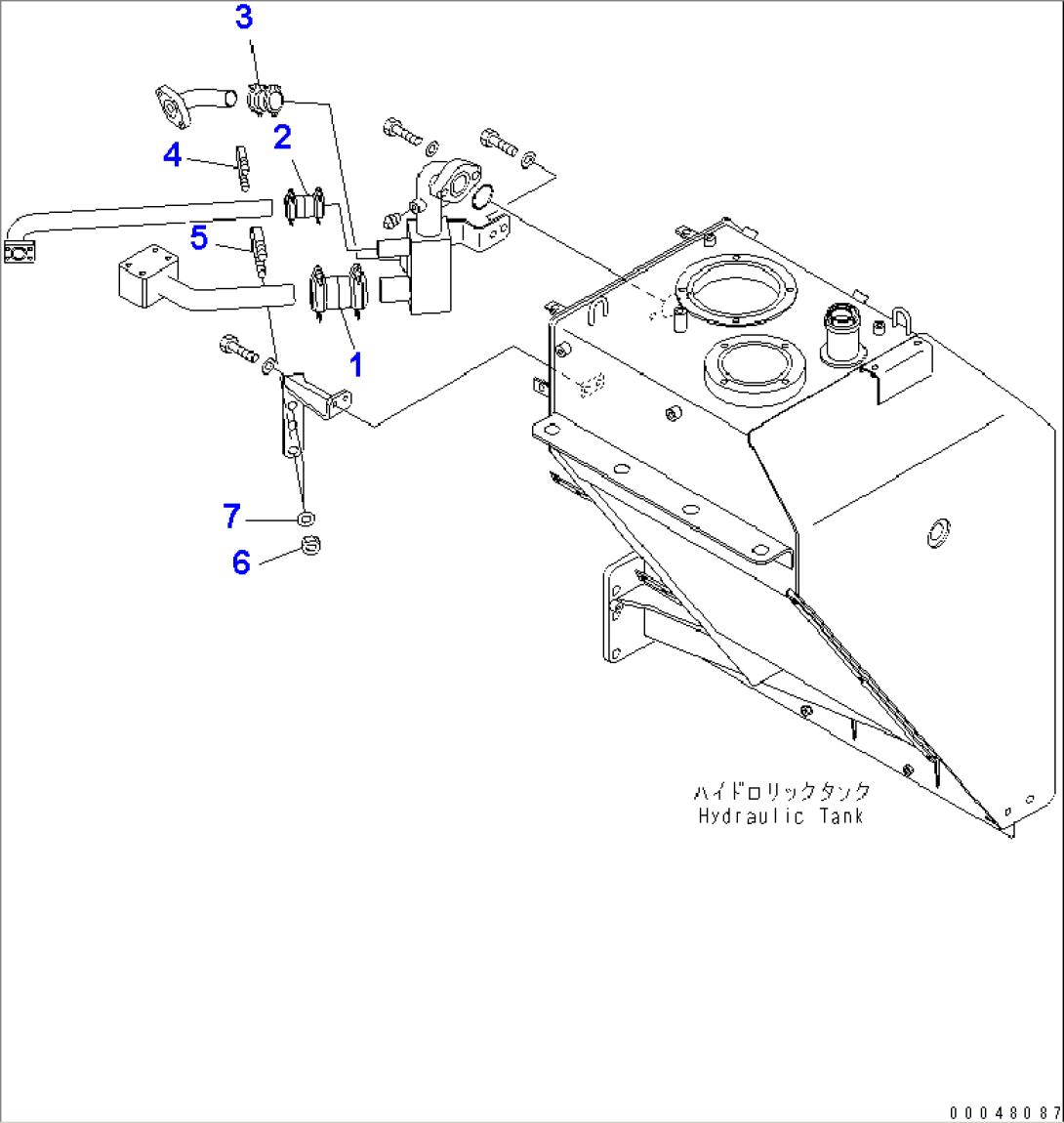

HYDRAULIC PIPING (RETURN LINE)(#7001-)

Komatsu HM400-2R S/N 7001-7078 · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
107332-11400COUPLING7001-
207332-11000COUPLING7001-
307332-11200COUPLING7001-
407283-33442CLIP7001-
507283-34949CLIP7001-
601597-01009NUT7001-
701643-31032WASHER7001-
