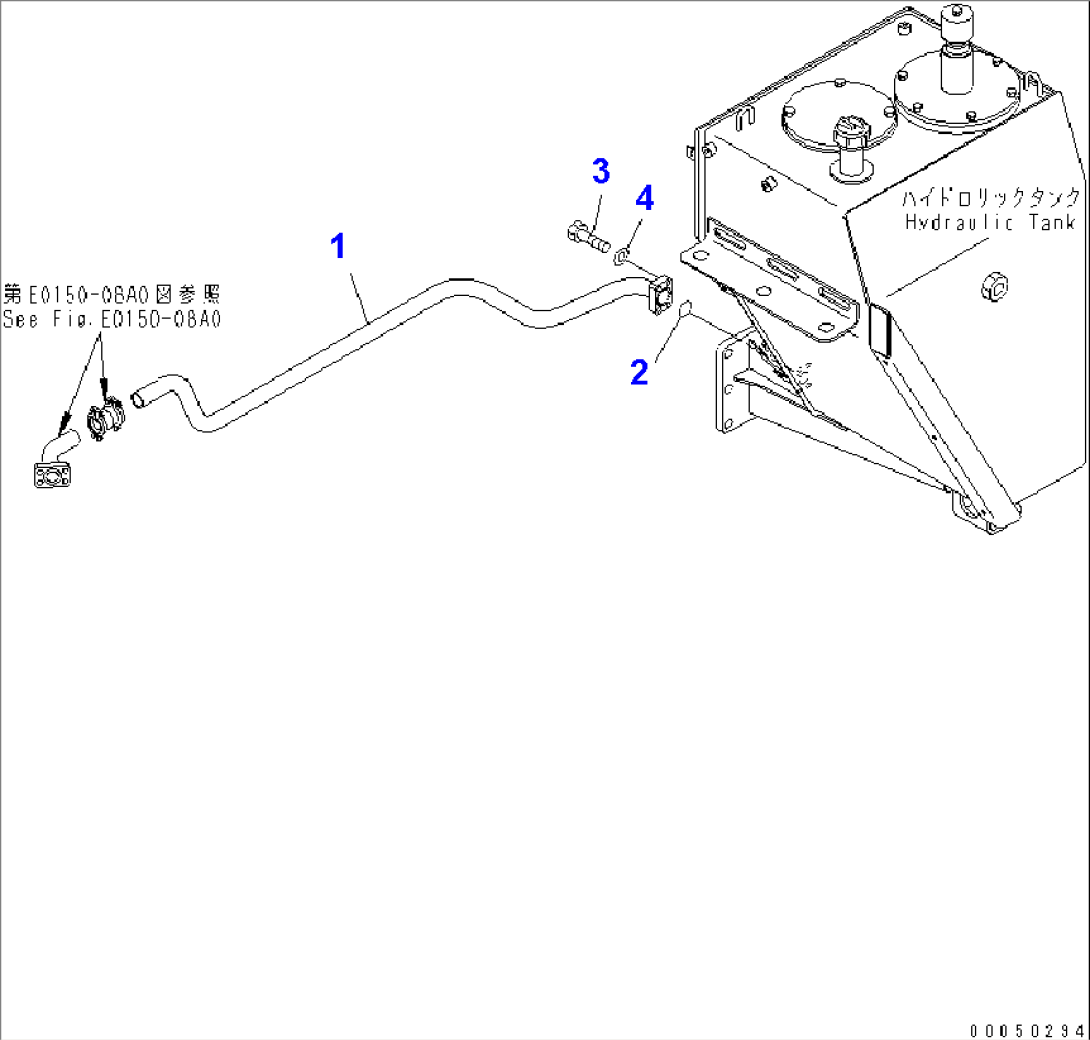

HYDRAULIC PIPING (SUCTION LINE)(#2001-)

Komatsu HM300-2 S/N 2001-2784 (ECOT3) · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-61-11812TUBE2097-
156D-61-11811TUBE2002-2096
156D-61-11810TUBE2001-2001
207000-F3032O-RING2001-
307372-21035BOLT2639-
301010-81035BOLT2001-2638
401643-51032WASHER2639-
401643-31032WASHER2001-2638
