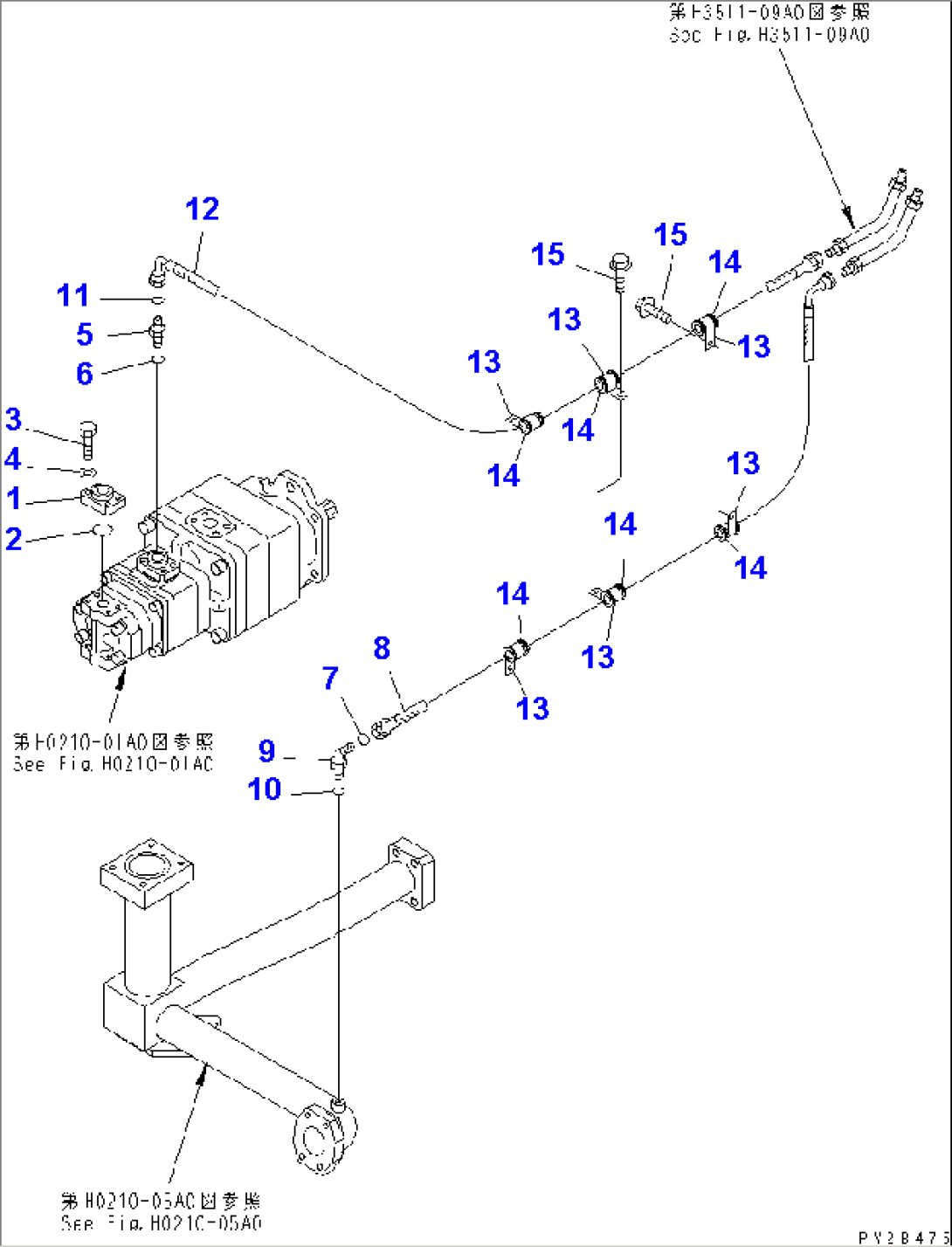

HYDRAULIC PUMP (REAR DIFFERENTIAL LOCK LINE)

Komatsu HM350-1 S/N 1001-UP · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-88-12430FLANGE1001-
207000-F3032O-RING1001-
301010-80835BOLT1001-
401643-50823WASHER1001-
502781-00422UNION1001-
607002-22034O-RING1001-
702896-21012O-RING1001-
802766-00419HOSE1001-
902783-10422ELBOW1001-
1007002-22034O-RING1001-
1102896-21012O-RING1001-
1202766-00422HOSE1001-
1304434-52711CLIP1001-
1407095-20420CUSHION1001-
1501435-01016BOLT1001-
