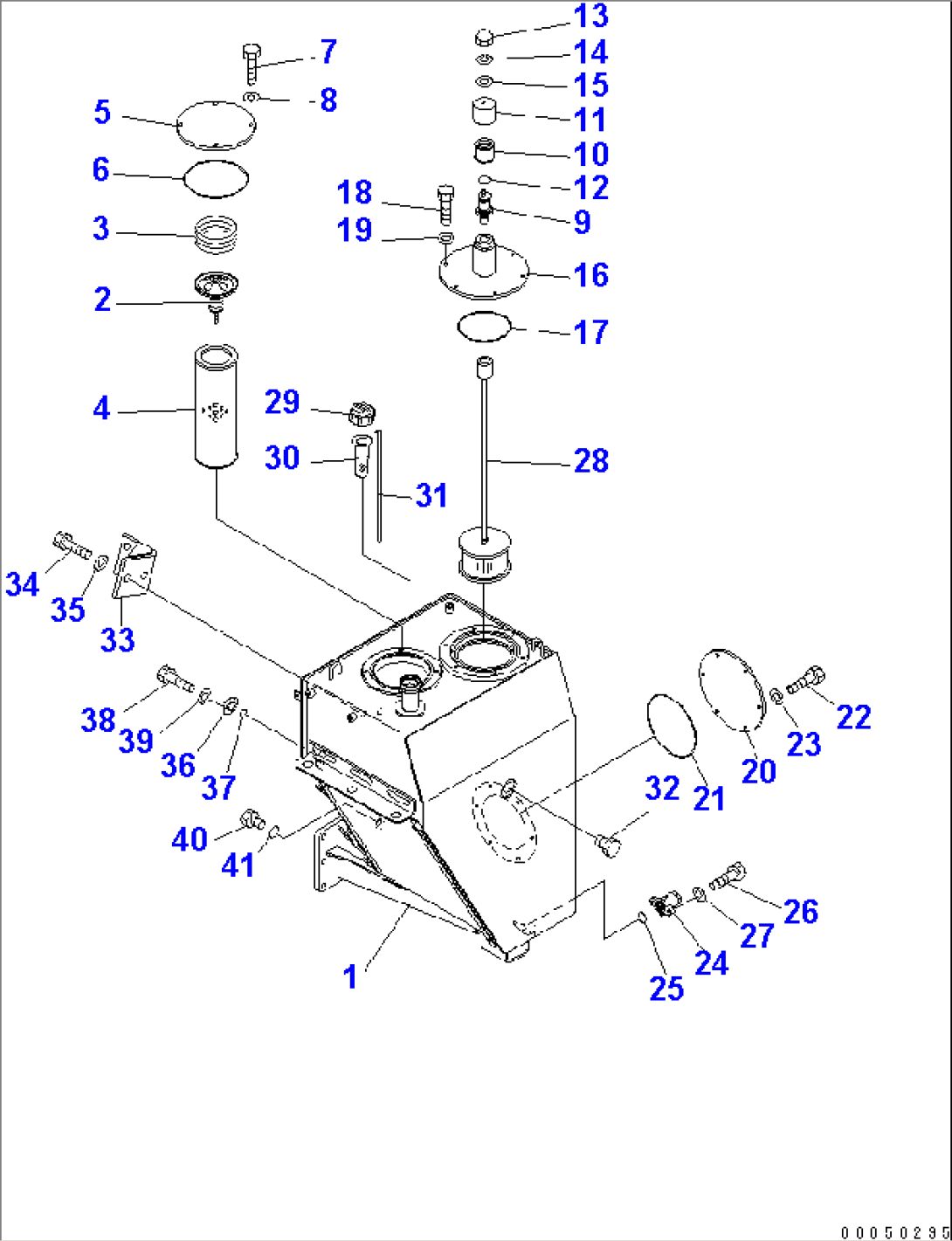

HYDRAULIC TANK ASS'Y (TANK)(#2001-)
Komatsu HM300-2 S/N 2001-2784 (ECOT3) · HYDRAULIC SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 56D-60-21100 | TANK ASS'Y | 2001- | ||
| 1 | 56D-60-21111 | TANK | 2001- | |
| 2 | 07069-15560 | VALVE | 2001- | |
| 3 | 07069-34080 | SPRING | 2001- | |
| 4 | 07063-51142 | ELEMENT | 2001- | |
| 5 | 56D-60-11140 | COVER | 2547- | |
| 5 | 20Y-60-22530 | COVER | 2001-2546 | |
| 6 | 07000-F5180 | O-RING | 2001- | |
| 7 | 01010-81230 | BOLT | 2001- | |
| 8 | 01643-31232 | WASHER | 2001- | |
| 8 | 566-60-15361 | BREATHER | 2001- | |
| 9 | 419-60-15240 | BODY | 2001- | |
| 10 | 419-60-15250 | ELEMENT | 2001- | |
| 11 | 419-60-15260 | COVER | 2001- | |
| 12 | 419-60-15270 | O-RING | 2001- | |
| 13 | 419-60-15280 | NUT | 2001- | |
| 14 | 419-60-15290 | WASHER | 2001- | |
| 15 | 419-60-15310 | WASHER | 2001- | |
| 16 | 56D-60-11150 | COVER | 2001- | |
| 17 | 07000-F5200 | O-RING | 2001- | |
| 18 | 01010-81025 | BOLT | 2001- | |
| 19 | 01643-31032 | WASHER | 2001- | |
| 20 | 428-04-11120 | COVER | 2001- | |
| 21 | 07000-F5200 | O-RING | 2001- | |
| 22 | 01010-81025 | BOLT | 2001- | |
| 23 | 01643-31032 | WASHER | 2001- | |
| 24 | 426-60-15150 | VALVE ASS'Y | 2001- | |
| 24 | 6693-22-5610 | BODY | 2001- | |
| 24 | 6693-22-5620 | VALVE | 2001- | |
| 24 | 04020-00514 | PIN | 2001- | |
| 24 | 426-60-15160 | PLUG | 2001- | |
| 25 | 07000-F3028 | O-RING | 2001- | |
| 26 | 01010-81025 | BOLT | 2001- | |
| 27 | 01643-31032 | WASHER | 2001- | |
| 28 | 56D-60-11180 | STRAINER ASS'Y | 2001- | |
| 29 | 07051-01000 | CAP | 2001- | |
| 30 | 07056-10045 | STRAINER | 2001- | |
| 31 | 56D-60-11161 | GAUGE | 2001- | |
| 32 | 20N-60-11143 | GAUGE | 2001- | |
| 33 | 56D-60-11170 | BRACKET | 2001- | |
| 34 | 01010-81640 | BOLT | 2001- | |
| 35 | 01643-31645 | WASHER | 2001- | |
| 36 | 561-60-61330 | FLANGE | 2001- | |
| 37 | 7861-91-4220 | O-RING | 2001- | |
| 38 | 01010-80616 | BOLT | 2001- | |
| 39 | 01643-30623 | WASHER | 2001- | |
| 40 | 07040-11409 | PLUG | 2001-2028 | |
| 41 | 07002-21423 | O-RING | 2001-2028 |
