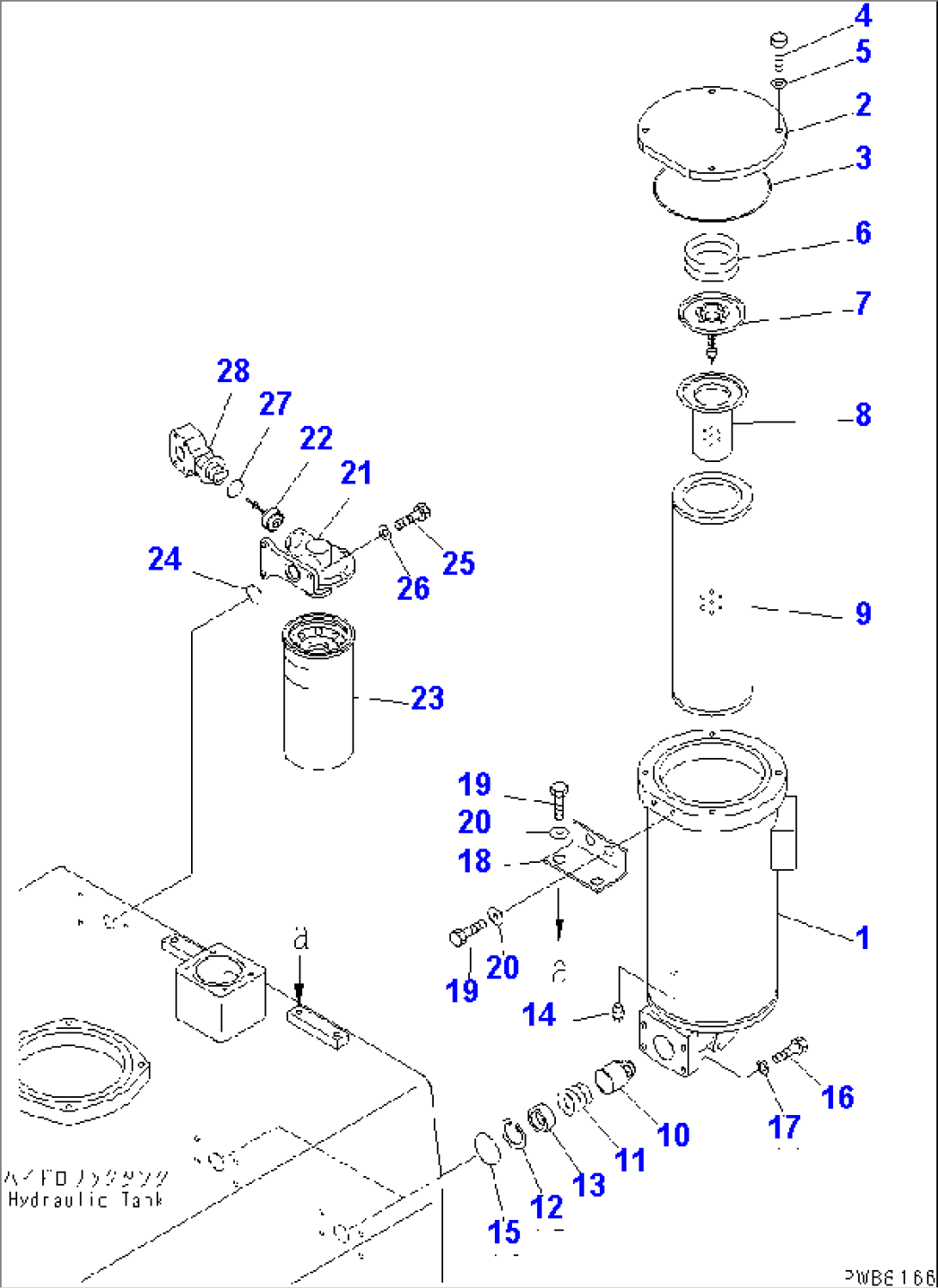

HYDRAULIC TANK (RETURN FILTER)

Komatsu PC1100-6 S/N 10001-UP · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
21N-60-31100FILTER ASS'Y10001-
221N-60-31140COVER10001-
307000-15210O-RING10001-
401010-81235BOLT10001-
501643-31232WASHER10001-
607069-34057SPRING10001-
707069-05400VALVE ASS'Y10001-
807069-25400STRAINER10001-
907063-01383ELEMENT10001-
1021N-60-31240POPPET10001-
11706-76-71190SPRING10001-
1204065-05020RING10001-
1321N-60-31260SPACER10001-
1407042-30211PLUG10001-
1507000-02060O-RING10001-
1601010-81245BOLT10001-
1701643-31232WASHER10001-
1821N-60-31150PLATE10001-
1901010-81225BOLT10001-
20175-54-34170WASHER10001-
21N-60-12200FILTER ASS'Y10001-
21103-60-23250BASE10001-
22103-60-23260VALVE10001-
2321N-60-12210CARTRIDGE10001-
2407000-03032O-RING10001-
2501010-81030BOLT10001-
2601643-31032WASHER10001-
2707002-13334O-RING10001-
2821N-62-31892TEE10001-
