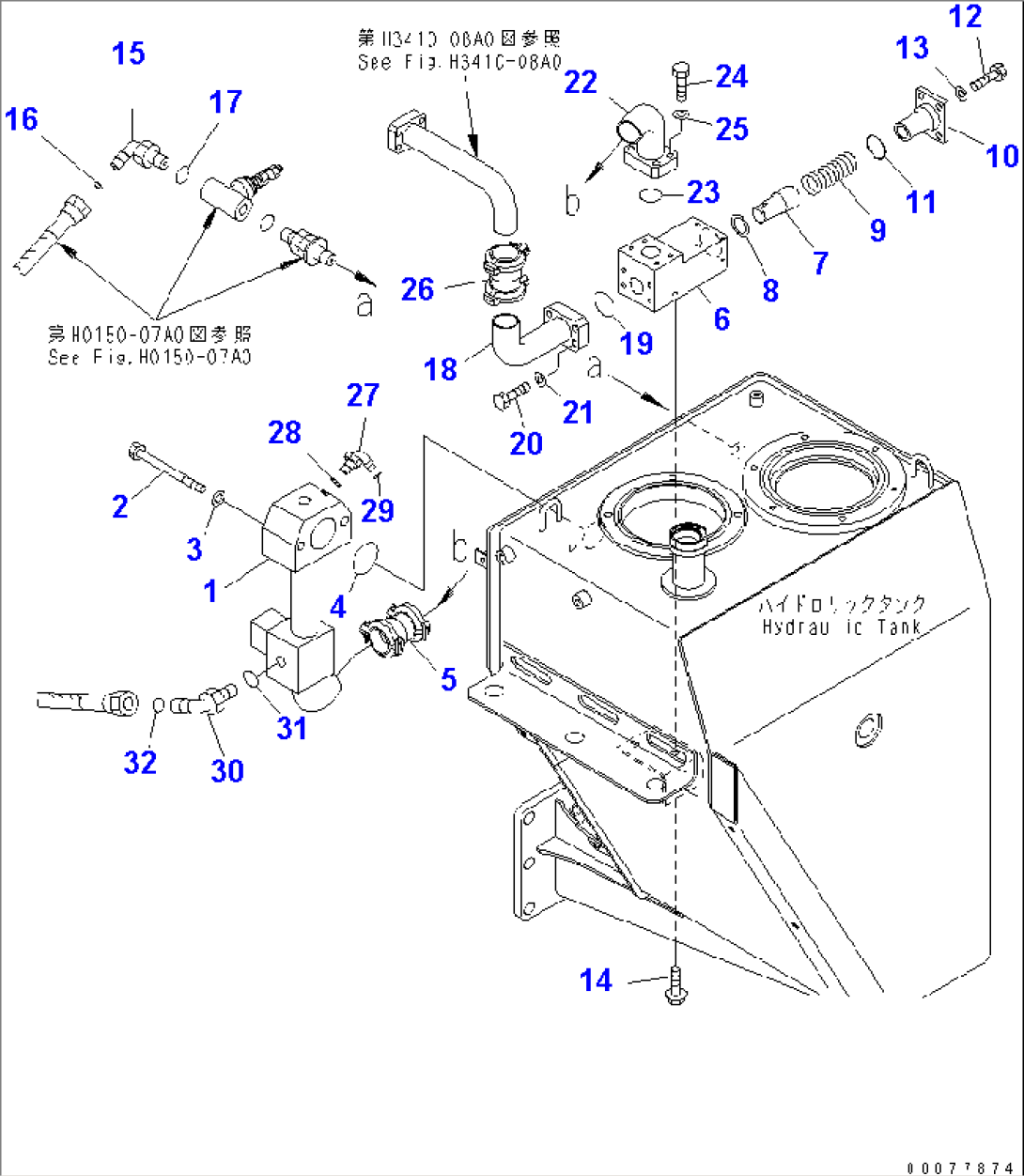

HYDRAULIC TANK (RETURN LINE)(#2001-)

Komatsu HM300-2 S/N 2001-2784 (ECOT3) · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-61-21550TUBE2001-
201010-81495BOLT2001-
301643-31445WASHER2001-
407000-F2060O-RING2001-
507332-11400COUPLING2547-
507332-01400COUPLING ASS'Y2001-2546
56D-60-11401VALVE ASS'Y2001-
656D-60-11411BLOCK2001-
756D-60-11420POPPET2001-
86164-91-1650WASHER2001-
956D-60-11441SPRING2001-
1056D-60-11430FLANGE2001-
1107000-F2045O-RING2001-
1201010-81030BOLT2001-
1301643-31032WASHER2001-
1401435-01020BOLT2001-
1502782-10210ELBOW2001-
1607002-21423O-RING2001-
1702896-21008O-RING2001-
1856D-61-11582TUBE2097-
1856D-61-11581TUBE2001-2096
1907000-F3045O-RING2001-
2007372-21040BOLT2001-
2101643-51032WASHER2001-
2256D-61-11592TUBE2097-
2256D-61-11591TUBE2001-2096
2307000-F3045O-RING2001-
2407372-21040BOLT2001-
2501643-51032WASHER2001-
2607332-11200COUPLING2547-
2607332-01200COUPLING2001-2546
2702782-10422ELBOW2001-
2807002-22034O-RING2001-
2902896-21012O-RING2001-
3002782-10628ELBOW2001-
3107002-22434O-RING2001-
3202896-21018O-RING2001-
