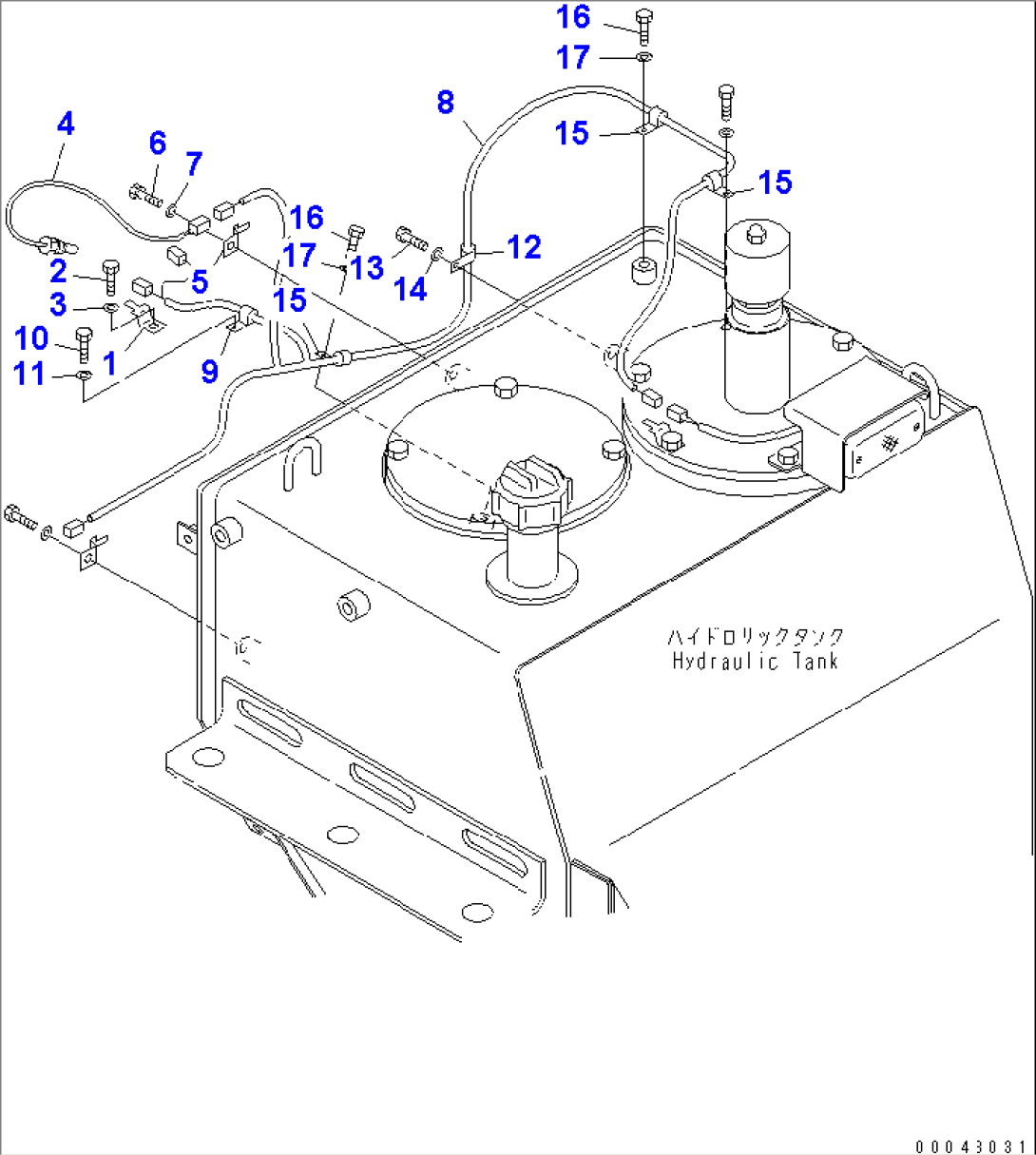

HYDRAULIC TANK (SENSOR)(#2001-)

Komatsu HM300-2 S/N 2001-2784 (ECOT3) · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
108193-21012CLIP2001-
201010-81020BOLT2001-
301643-31032WASHER2001-
47861-93-3320SENSOR2001-
508193-21012CLIP2001-
601010-81020BOLT2001-
701643-31032WASHER2001-
856D-06-21451WIRING HARNESS2001-
904434-51010CLIP2001-
1001010-81020BOLT2001-
1101643-31032WASHER2001-
1204434-51410CLIP2001-
1301010-81016BOLT2001-
1401643-31032WASHER2001-
1504434-51010CLIP2001-
1601010-81016BOLT2001-
1701643-31032WASHER2001-
