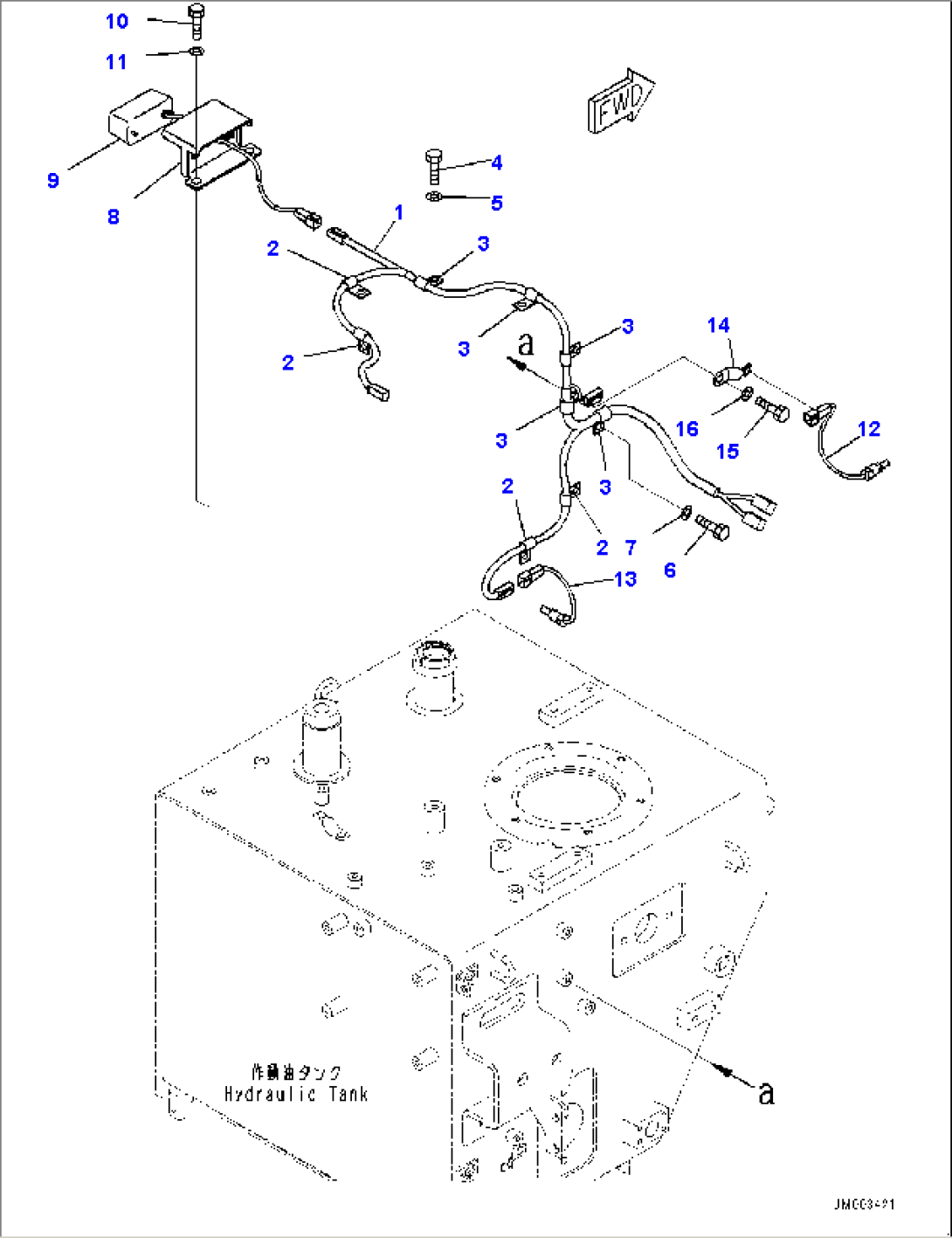

Hydraulic Tank, Wiring Harness (#5129-)

Komatsu HM400-3M0 S/N 5129-UP (-40°C SPEC.) · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-84-3C210Wiring Harness5129-
204434-51010Clip5129-
304434-51410Clip5129-
401010-81016Bolt5129-
501643-31032Washer5129-
601010-81020Bolt5129-
701643-31032Washer5129-
856D-06-21610Bracket5129-
956B-06-11641Lamp5129-
923W-06-23160Lens5129-
908110-12410Bulb, 12watt5129-
1001010-81020Bolt5129-
1101643-31032Washer5129-
127861-93-3320Sensor, Temperature5129-
137861-93-3510Sensor, Temperature5129-
1408193-20010Clip5129-
1501010-81020Bolt5129-
1601643-31032Washer5129-
