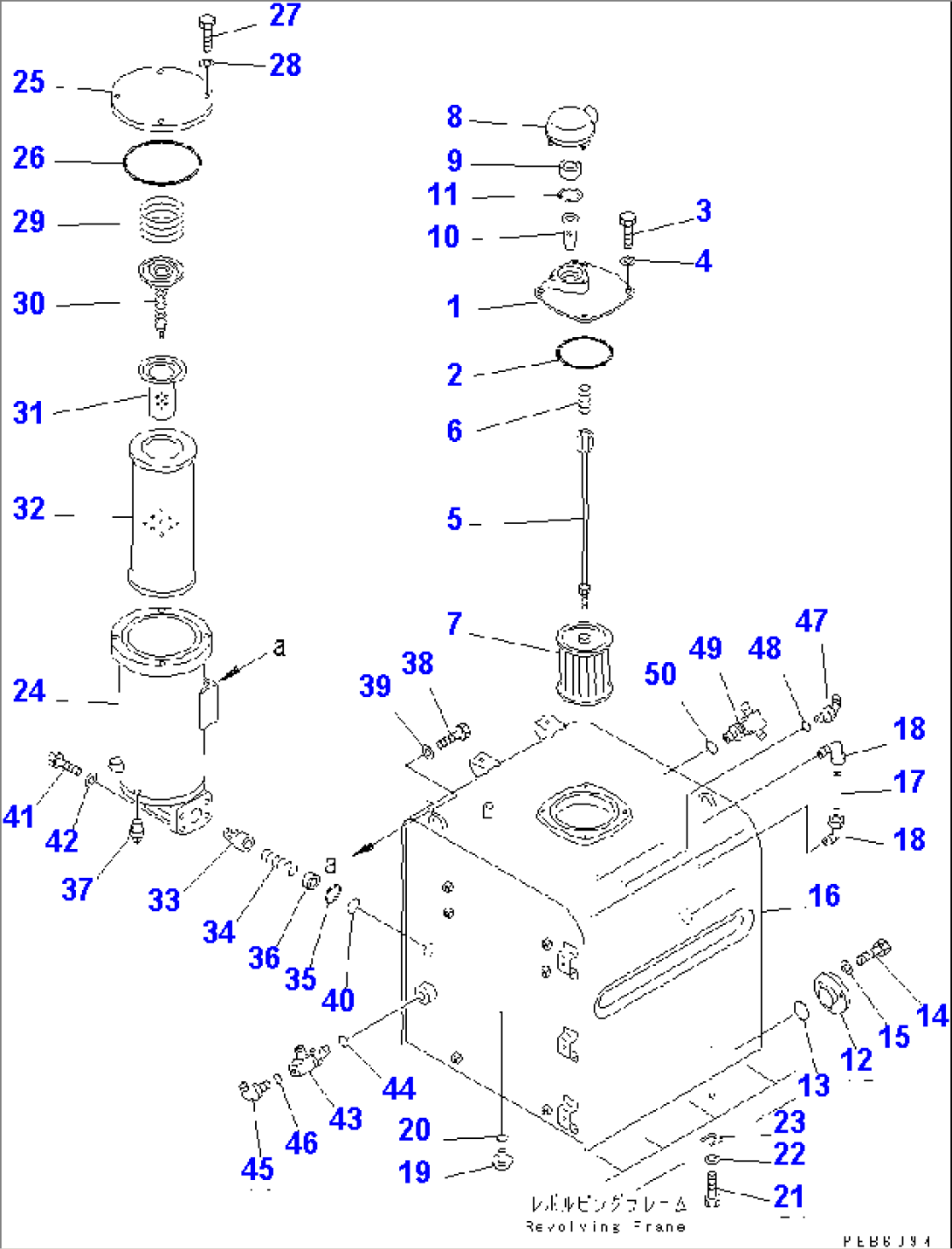

HYDRAULIC TANK(#30249-31999)
Komatsu PC400-6C S/N 30001-UP (-50CENT. SPEC.) · HYDRAULIC SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 208-60-61170 | COVER | 30249-31999 | |
| 2 | 07000-55180 | O-RING | 30249-@ | |
| 3 | 01010-81225 | BOLT | 30249-@ | |
| 4 | 01643-31232 | WASHER | 30249-@ | |
| 208-60-61210 | STRAINER ASS'Y | 30249-@ | ||
| 5 | 207-60-61150 | ROD ASS'Y | 30249-@ | |
| 6 | 12R-60-11230 | SPRING | 30249-@ | |
| 7 | 208-60-51300 | STRAINER | 30249-@ | |
| 8 | 208-60-51800 | BREATHER ASS'Y | 30249-@ | |
| 9 | 20Y-60-21410 | ELEMENT | 30249-@ | |
| 10 | 07056-10045 | STRAINER | 30249-@ | |
| 11 | 04065-04718 | RING | 30249-@ | |
| 12 | 20Y-60-11650 | PLUG | 30249-@ | |
| 13 | 208-60-51530 | O-RING | 30249-@ | |
| 14 | 01010-80612 | BOLT | 30249-@ | |
| 15 | 01641-20608 | WASHER | 30249-@ | |
| 208-60-00140 | HYDRAULIC TANK ASS'Y,-50C | 30249-31999 | ||
| 17 | 203-60-31160 | TUBE | 30249-@ | |
| 18 | 203-60-31100 | ELBOW ASS'Y | 30330-@ | |
| 18 | 208-04-19130 | ELBOW | 30249-30329 | |
| 19 | 07044-12412 | PLUG | 30249-@ | |
| 20 | 07002-52434 | O-RING | 30249-@ | |
| 21 | 01010-81635 | BOLT | 30249-@ | |
| 22 | 01643-31645 | WASHER | 30249-@ | |
| 23 | 195-03-11570 | SHIM, 1.0MM | 30249-@ | |
| 24 | 208-60-61131 | CASE | 30249-31999 | |
| 25 | 208-60-61140 | COVER | 30249-@ | |
| 26 | 07000-55210 | O-RING | 30249-@ | |
| 27 | 01010-51235 | BOLT | 30249-31999 | |
| 28 | 01643-31232 | WASHER | 30249-@ | |
| 29 | 12R-60-11390 | SPRING | 30249-@ | |
| 30 | 208-60-19130 | VALVE ASS'Y | 30249-@ | |
| 31 | 206-60-41221 | STRAINER | 30249-@ | |
| 32 | 07063-01383 | ELEMENT | 30249-31999 | |
| 33 | 205-60-71230 | POPPET | 30249-@ | |
| 34 | 706-76-71190 | SPRING | 30249-@ | |
| 35 | 04065-05020 | RING | 30249-@ | |
| 36 | 207-60-51170 | SPACER | 30249-@ | |
| 37 | 07042-30211 | PLUG | 30249-@ | |
| 38 | 01010-51230 | BOLT | 30249-31999 | |
| 39 | 01643-31232 | WASHER | 30249-@ | |
| 40 | 07000-52060 | O-RING | 30249-@ | |
| 41 | 01010-81245 | BOLT | 30249-@ | |
| 42 | 01643-31232 | WASHER | 30249-@ | |
| 43 | 207-62-62780 | TEE | 30249-@ | |
| 44 | 07002-52434 | O-RING | 30249-@ | |
| 45 | 07235-10522 | ELBOW | 30249-@ | |
| 46 | 07002-52434 | O-RING | 30249-@ | |
| 47 | 07236-11034 | ELBOW | 30249-@ | |
| 48 | 07002-53334 | O-RING | 30249-@ | |
| 49 | 209-62-27580 | TEE | 30249-@ | |
| 50 | 07002-52034 | O-RING | 30249-@ |
