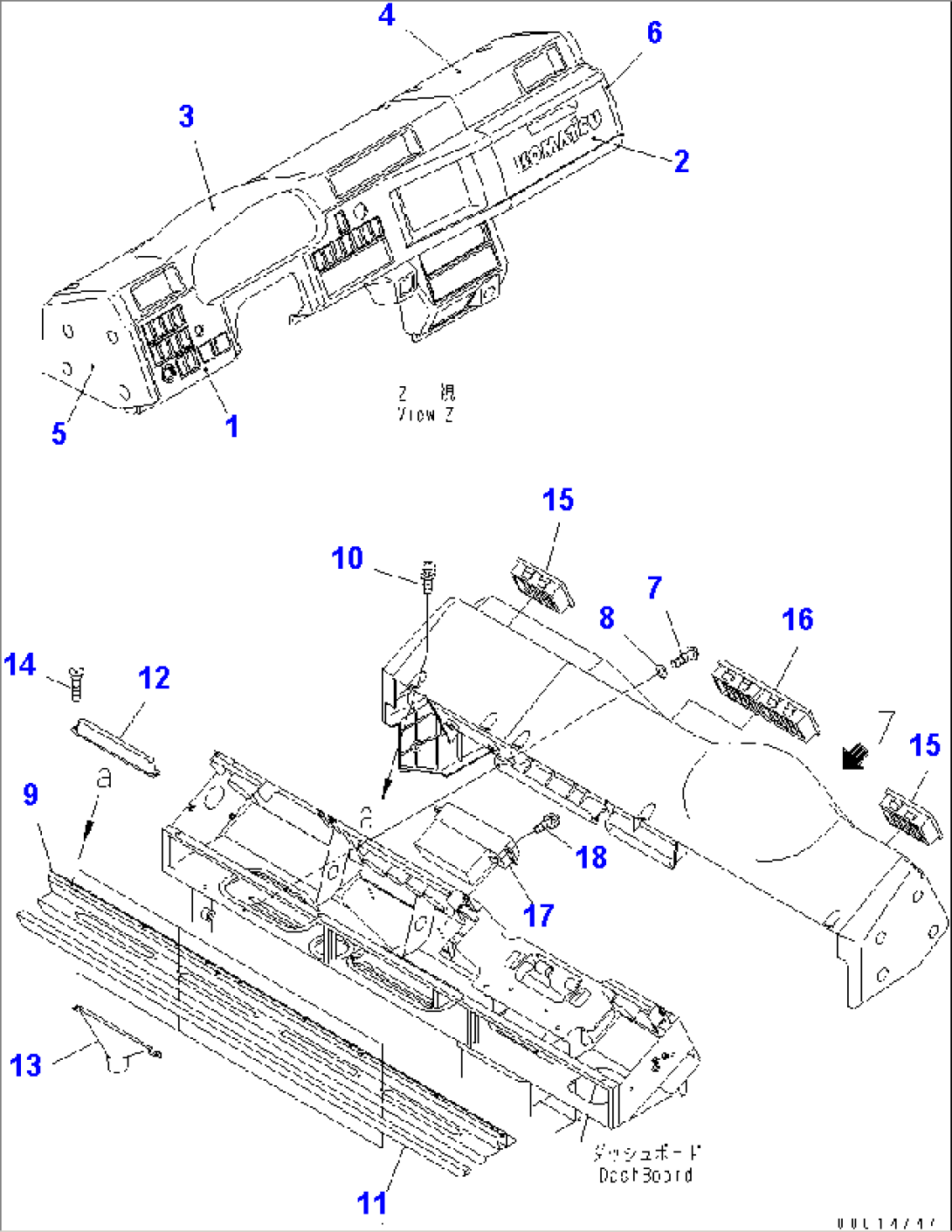

INSTRUMENT PANEL AND AIR CONDITIONER PANEL

Komatsu HM300TN-1 S/N 1001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-54-15912COVER,LOWERÂÂ, L.H.1001-
256D-99-12810COVER,LOWERÂÂ, R.H.1001-
356B-54-15932COVER,UPPERÂÂ, L.H.1001-
456B-54-15942COVER,UPPERÂÂ, R.H.1001-
556B-54-15952COVER,SIDEÂÂ, L.H.1001-
656B-54-15962COVER,SIDEÂÂ, R.H.1001-
701245-00616SCREW1001-
801642-40608WASHER1001-
956B-54-15483BRACKET1001-
10421-09-21460SCREW1001-
1156B-54-15490SEAL1001-
1209487-30220NOZZLE1001-
1309486-20000NOZZLE1001-
1401224-40412SCREW1001-
1522U-979-238AGRILLE1001-
1620Y-979-2161GRILLE1001-
17567-07-73621CONTROLLER,PANEL1001-
1801023-20512SCREW1001-
