J3140-03A0 HITCH FRAME REAR

Komatsu HM300-2 S/N A11001-UP · MAIN/REVOLVING FRAME AND RELATED PARTS

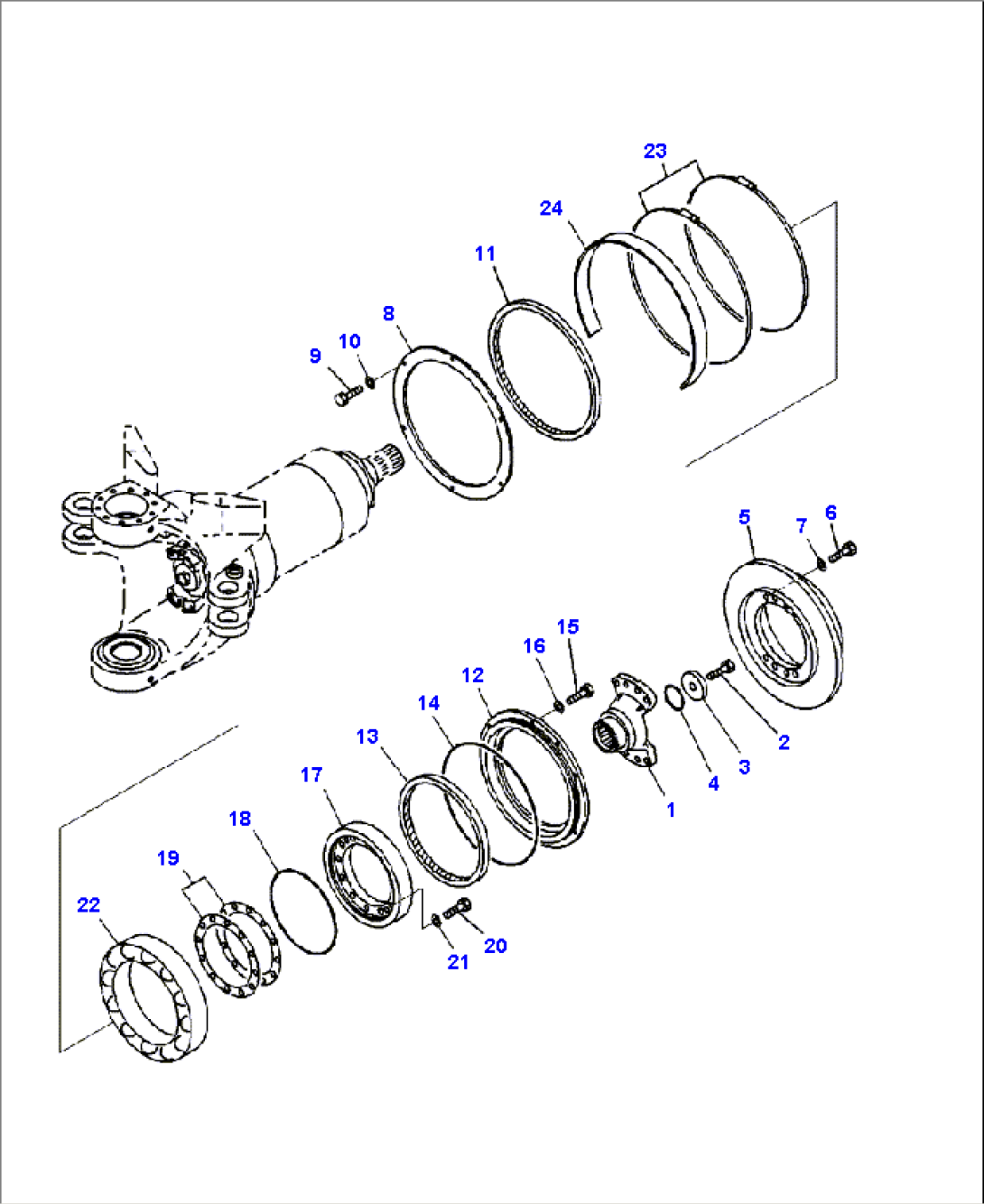

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-46-13553COUPLING, REARA11001--
201011-62020BOLTA11001--
3423-22-21240WASHERA11001--
407000-15055O-RINGA11001--
556D-34-11420DISCA11001--
601010-62060BOLTA11001--
701643-32060WASHERA11001--
856D-46-13310RETAINER, FRONTA11001--
901010-81025BOLTA11001--
1001643-31032WASHERA11001--
1156D-46-13320SEAL, FRONTA11001--
1256D-46-13411RETAINER, REARA11001--
1356D-46-13470SEAL, REARA11001--
1407000-15390O-RINGA11001--
1501010-81035BOLTA11001--
1601643-31032WASHERA11001--
1756D-46-13420RETAINERA11001--
1807000-15280O-RINGA11001--
1956D-46-13430SHIM, T = 0.2 MMA11001--
56D-46-13440SHIM, T = 0.3 MMA11001--
56D-46-13450SHIM, T = 1.0 MMA11001--
2001010-61675BOLTA11001--
2101643-31645WASHERA11001--
2256D-46-13480BEARINGA11001--
2307281-12809CLAMP, HOSEA11001--
2456D-46-13360RUBBERA11001--
