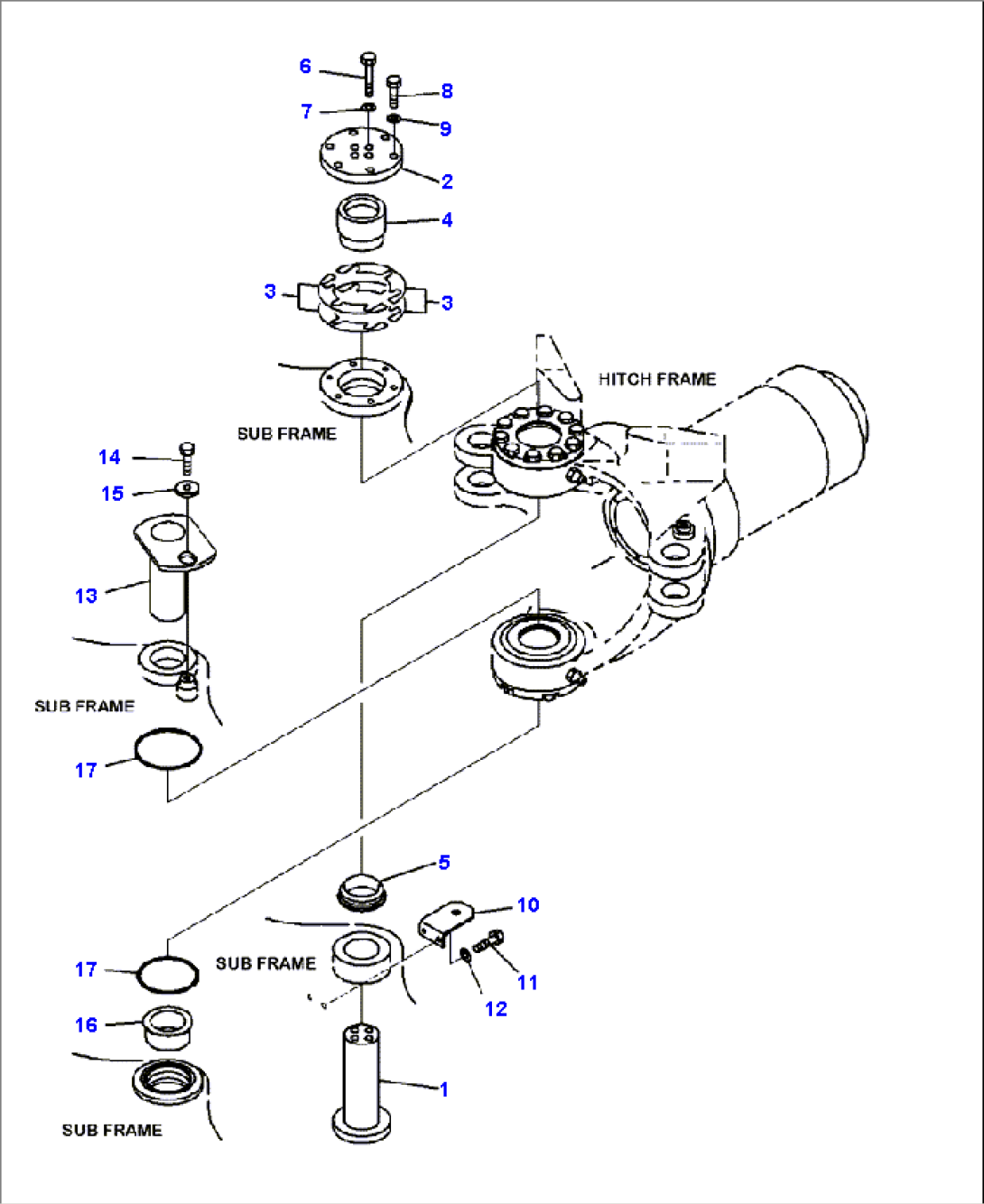

J3150-01A0 HITCH FRAME HINGE PIN

Komatsu HM300-2 S/N A11001-UP · MAIN/REVOLVING FRAME AND RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-46-13230PIN, UPPERA11001--
256D-46-13250PLATEA11001--
356D-46-13120SHIM, T = 0.5 MMA11001--
56D-46-13130SHIM, T = 0.1 MMA11001--
456D-46-13140BUSHINGA11001--
556D-46-13180BUSHINGA11001--
601010-61695BOLTA11001--
701643-31645WASHERA11001--
801010-61655BOLTA11001--
901643-31645WASHERA11001--
10569-54-12210PLATEA11001--
1101010-81020BOLTA11001--
1201643-31032WASHERA11001--
1356D-46-13240PIN, LOWERA11001--
1401010-61625BOLTA11001--
15421-70-11280WASHERA11001--
1656D-46-13260BUSHINGA11001--
17419-70-11410O-RINGA11001--
