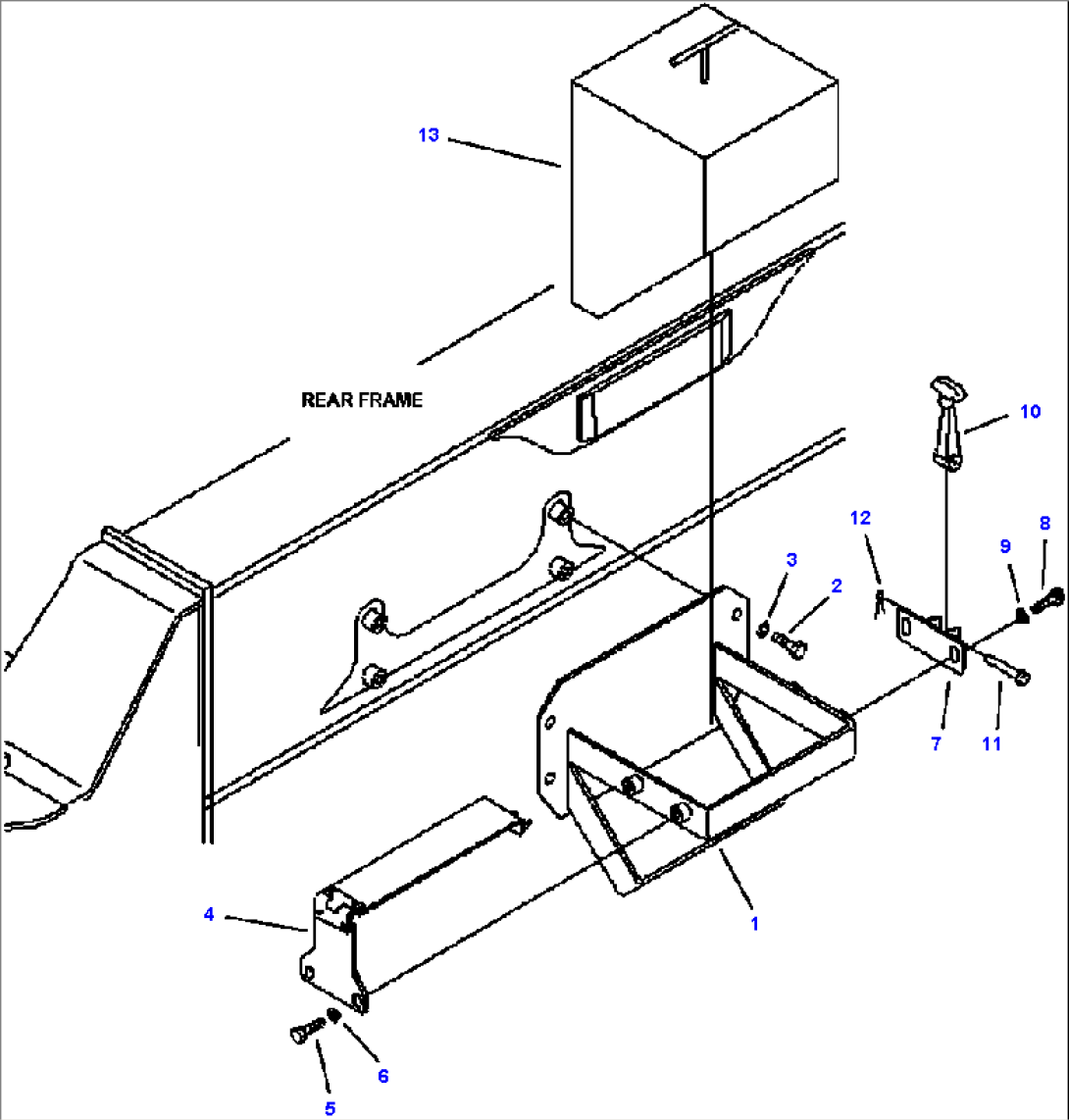

J3910-01A0 TIRE STOPPER
Komatsu HM350-2 S/N A11001-UP · MAIN/REVOLVING FRAME AND RELATED PARTS
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-98-12110 | BRACKET | A11001-- | |
| 2 | 01010-81225 | BOLT | A11001-- | |
| 3 | 01643-31232 | WASHER | A11001-- | |
| 4 | 56B-98-12120 | BRACKET | A11001-- | |
| 5 | 01010-81020 | BOLT | A11001-- | |
| 6 | 01643-31032 | WASHER | A11001-- | |
| 7 | 56B-98-12130 | BRACKET | A11001-- | |
| 8 | 01010-81020 | BOLT | A11001-- | |
| 9 | 01643-31032 | WASHER | A11001-- | |
| 10 | 09450-00000 | CATCHER | A11001-- | |
| 11 | 09450-00002 | PIN | A11001-- | |
| 12 | 04050-01610 | PIN | A11001-- |
