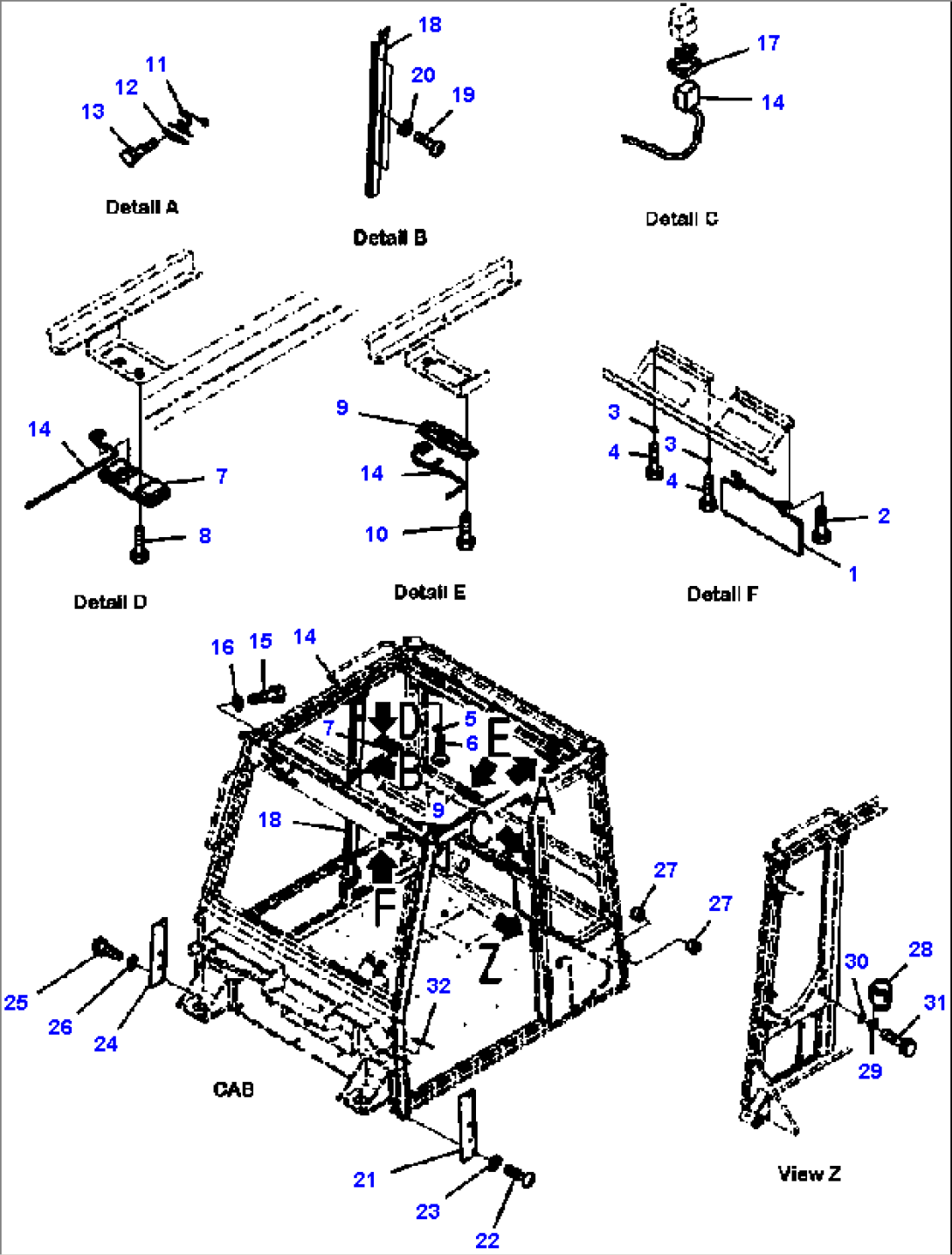

K0200-11B0 CAB ACCESSORY

Komatsu HM400-2 S/N A11001-UP · OPERATOR\xd5 S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-54-13390SUN VISOR
201023-70520SCREW
356B-54-13C50PLATE
401023-70520SCREW
5205-54-51250HANGER, COAT
601224-70412SCREW
7421-06-26210LAMP ASSEMBLY, ROOM
421-06-26260BULB
8419-923-2130SCREW
956B-06-16790LAMP ASSEMBLY
10419-923-2130SCREW
1111Y-06-42180SPEAKER
1220Y-53-12221COVER, SPEAKER
1301023-70425SCREW
1456B-54-23410WIRING HARNESS
1501010-80812BOLT
1601643-30823WASHER
1708059-00413CLIP
1856D-54-23431COVER
1901225-70616SCREW
2023S-55-51970WASHER
2156B-54-24931COVER, L.H.
2201245-00616BOLT
2301643-70623WASHER
2456B-54-24941COVER
2501245-00616BOLT
2601643-70623WASHER
27569-40-61330BUSHING
28208-53-12991HOLDER, CUP
29208-53-12980PLATE
30426-925-3890PLATE
3101023-20616SCREW
3223S-985-4120PLATE
