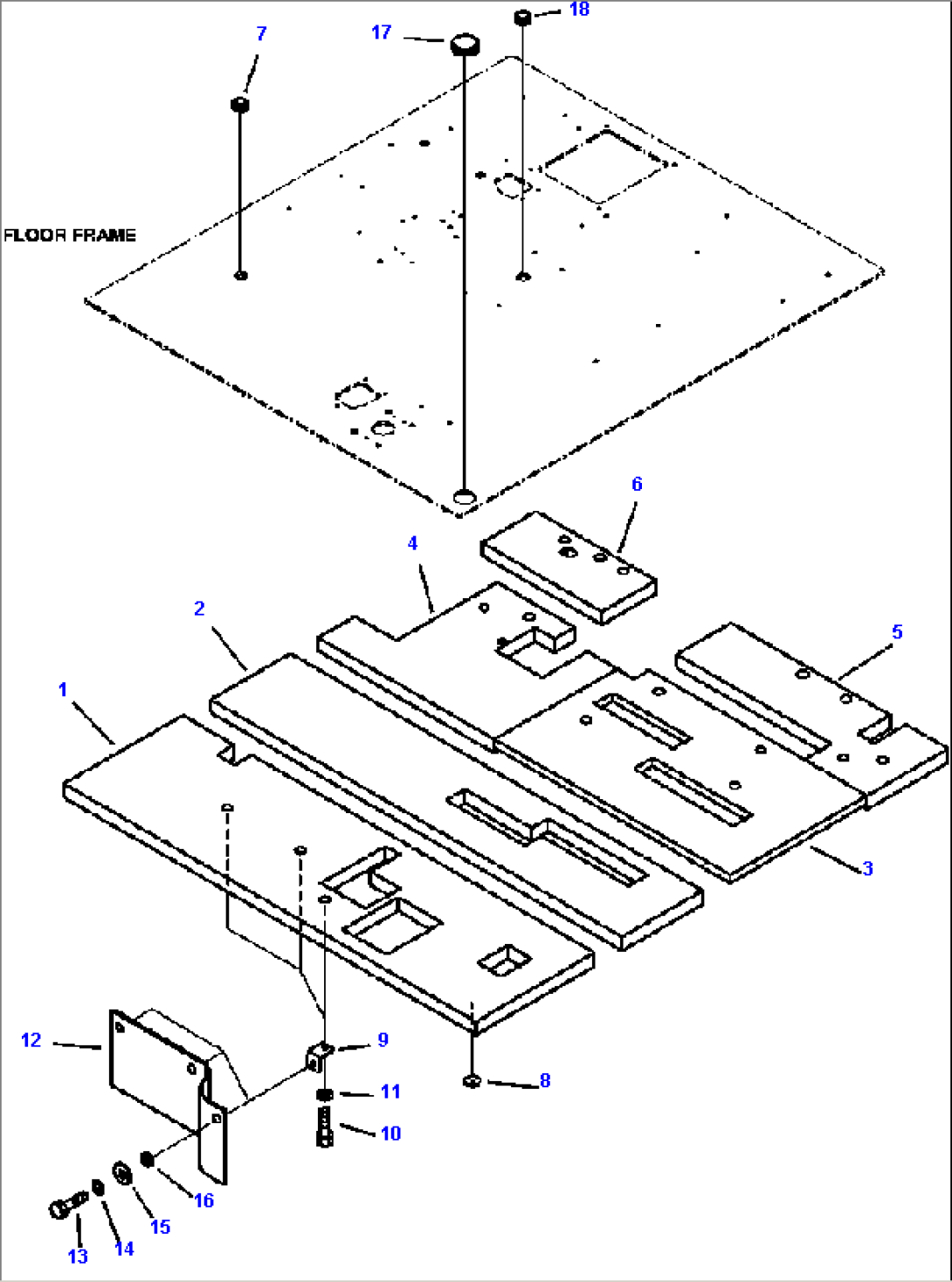

K0200-16B0 FLOOR UNDER SHEET

Komatsu HM350-2 S/N A11001-UP · OPERATOR\xd5 S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156C-54-25310SHEETA11001--
256C-54-25320SHEETA11001--
356C-54-25330SHEETA11001--
456C-54-25340SHEETA11001--
556C-54-25350SHEETA11001--
656C-54-25360SHEETA11001--
709415-02520CAPA11001--
804431-30000PLATEA11001--
956B-54-21770BRACKETA11001--
1001010-81020BOLTA11001--
1101643-31032WASHERA11001--
1256B-54-28880SHEETA11001--
1301010-81025BOLTA11001--
1401643-31032WASHERA11001--
15113-43-31380WASHERA11001--
16417-43-16210WASHERA11001--
1709415-05022CAPA11001--
1809415-02520CAPA11001--
