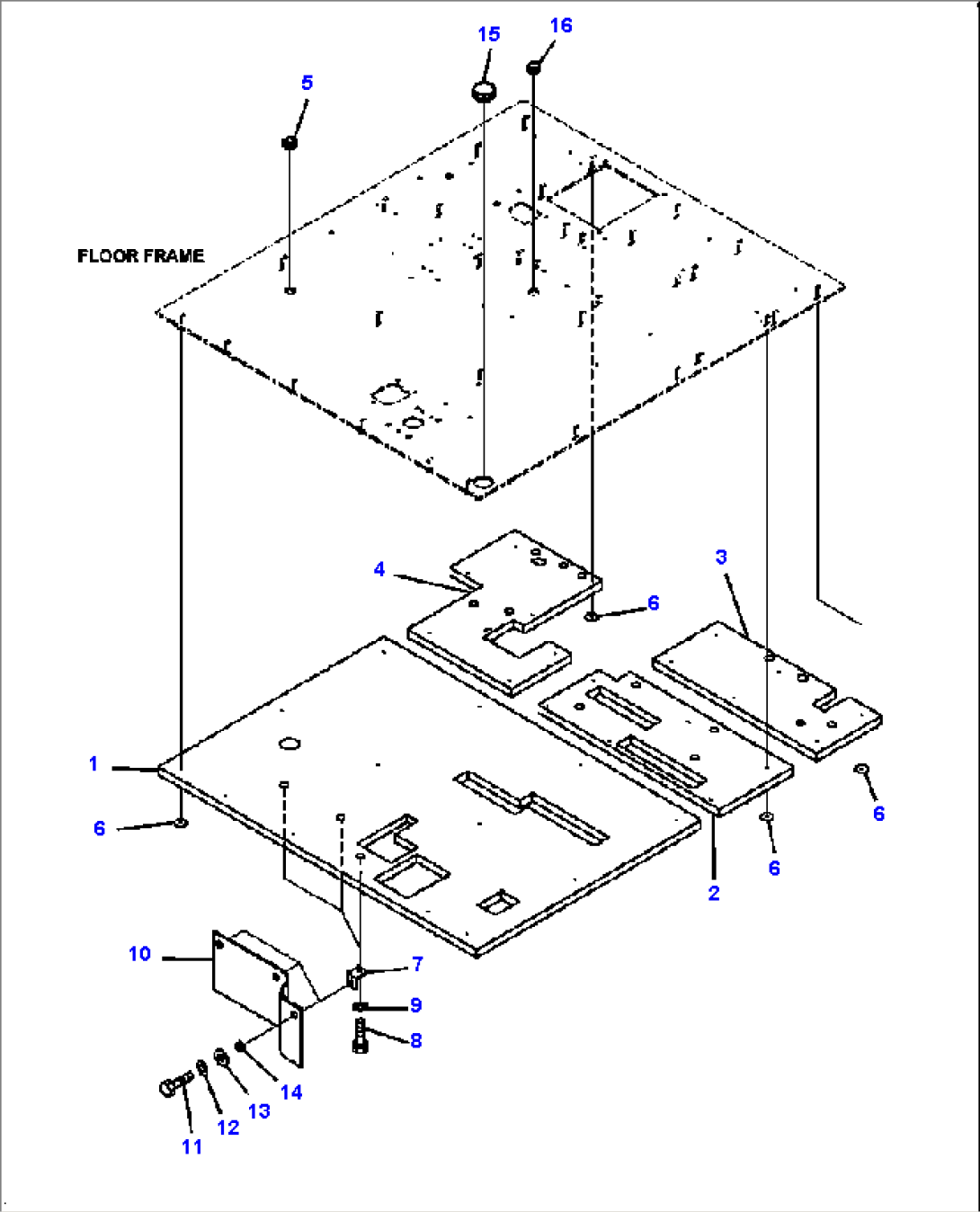

K0200-16B0 FLOOR UNDER SHEET

Komatsu HM400-2 S/N A11001-UP · OPERATOR\xd5 S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-54-25210SHEET
256B-54-25220SHEET
356B-54-25230SHEET
456B-54-25240SHEET
509415-02520GROMMET
604431-30000PLATE
756B-54-21770BRACKET
801010-81020BOLT
901643-31032WASHER
1056B-54-28880SHEET
1101010-81025BOLT
1201643-31032WASHER
13113-43-31380WASHER
14417-43-16210WASHER
1509415-05022CAP
1609415-02520GROMMET
