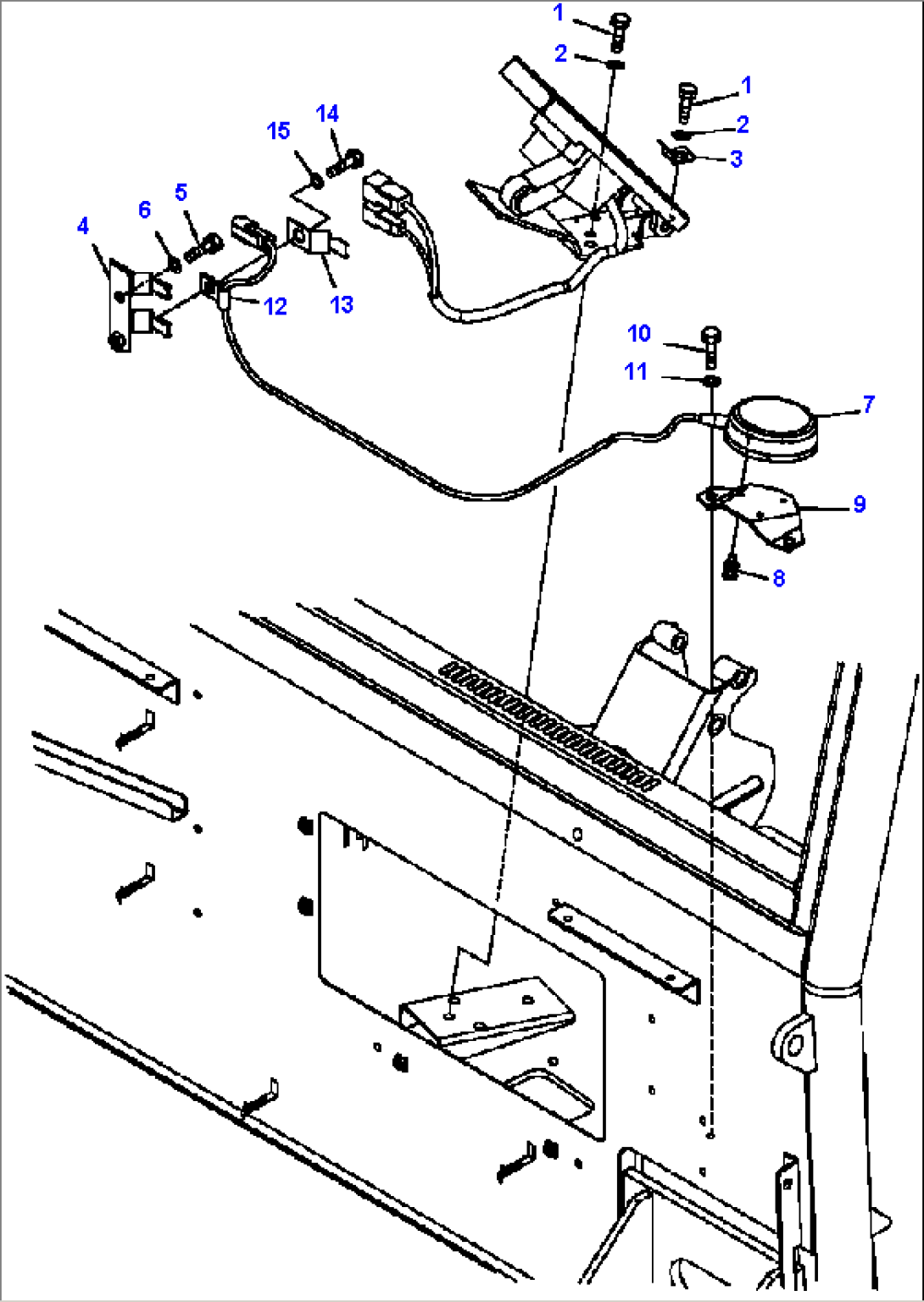

K0200-17B0 FLOOR ACCELERATOR PEDAL MOUNTING

Komatsu HM350-2 S/N A11001-UP · OPERATOR\xd5 S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
101010-80820BOLTA11001--
201643-30823WASHERA11001--
342C-54-22330PLATEA11001--
456B-06-26371BRACKETA11001--
501010-80816BOLTA11001--
601643-30823WASHERA11001--
756B-06-16820SWITCHA11001--
801023-70412SCREWA11001--
956E-06-26351BRACKETA11001--
1001010-80816BOLTA11001--
1101643-30823WASHERA11001--
1204434-50808CLIPA11001--
1308193-20010CLIPA11001--
1401010-80816BOLTA11001--
1501643-30823WASHERA11001--
