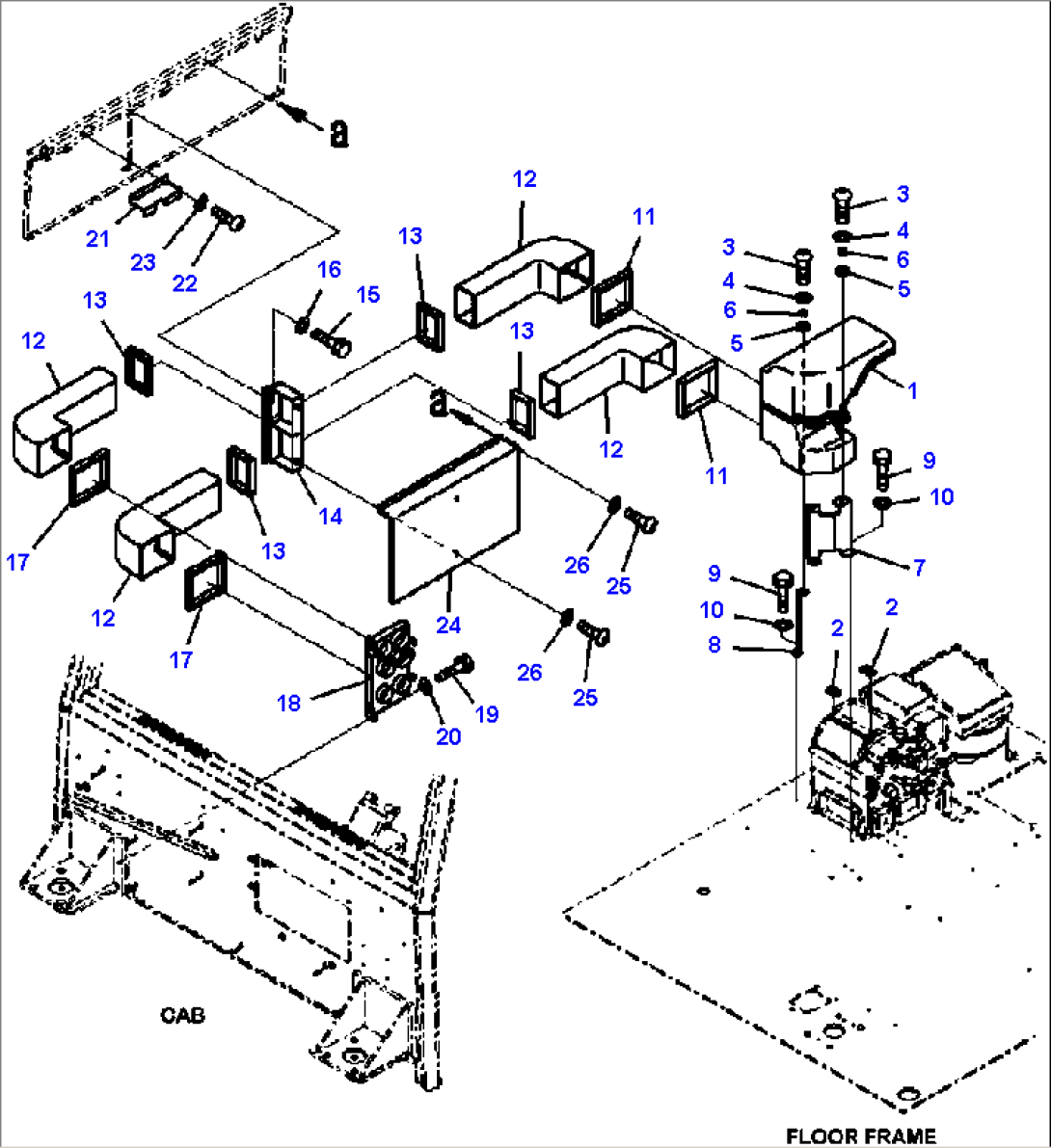

K0200-23B0 FLOOR AIR CONDITIONER DUCT SIDE
Komatsu HM350-2 S/N A11001-UP · OPERATOR\xd5 S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56E-07-22460 | DUCT ASSEMBLY | A11001-- | |
| 2 | 56E-07-22550 | URETHANE | A11001-- | |
| 3 | 01245-00616 | SCREW | A11001-- | |
| 4 | 01643-30623 | WASHER | A11001-- | |
| 5 | 426-56-31870 | WASHER | A11001-- | |
| 6 | 426-56-31890 | COLLAR | A11001-- | |
| 7 | 56E-07-22390 | BRACKET | A11001-- | |
| 8 | 56E-07-22451 | BRACKET | A11001-- | |
| 9 | 01010-80816 | BOLT | A11001-- | |
| 10 | 01643-30823 | WASHER | A11001-- | |
| 11 | 56E-07-22250 | URETHANE | A11001-- | |
| 12 | 56E-07-22150 | DUCT | A11001-- | |
| 13 | 56E-07-22271 | SEAL | A11001-- | |
| 14 | 56E-07-22141 | BRACKET | A11001-- | |
| 15 | 01010-80610 | BOLT | A11001-- | |
| 16 | 01643-30623 | WASHER | A11001-- | |
| 17 | 56E-07-22250 | URETHANE | A11001-- | |
| 18 | 56E-07-22161 | BRACKET | A11001-- | |
| 19 | 01010-80816 | BOLT | A11001-- | |
| 20 | 01643-30823 | WASHER | A11001-- | |
| 21 | 56E-07-22421 | COVER | A11001-- | |
| 22 | 01245-00616 | SCREW | A11001-- | |
| 23 | 01643-70623 | WASHER | A11001-- | |
| 24 | 56E-07-22432 | COVER | A11001-- | |
| 25 | 01245-00616 | SCREW | A11001-- | |
| 26 | 01643-70623 | WASHER | A11001-- |
