K0200-24B0 FLOOR AIR CONDITIONER DUCT FRONT
Komatsu HM400-2 S/N A11001-UP · OPERATOR\xd5 S COMPARTMENT AND CONTROL SYSTEM

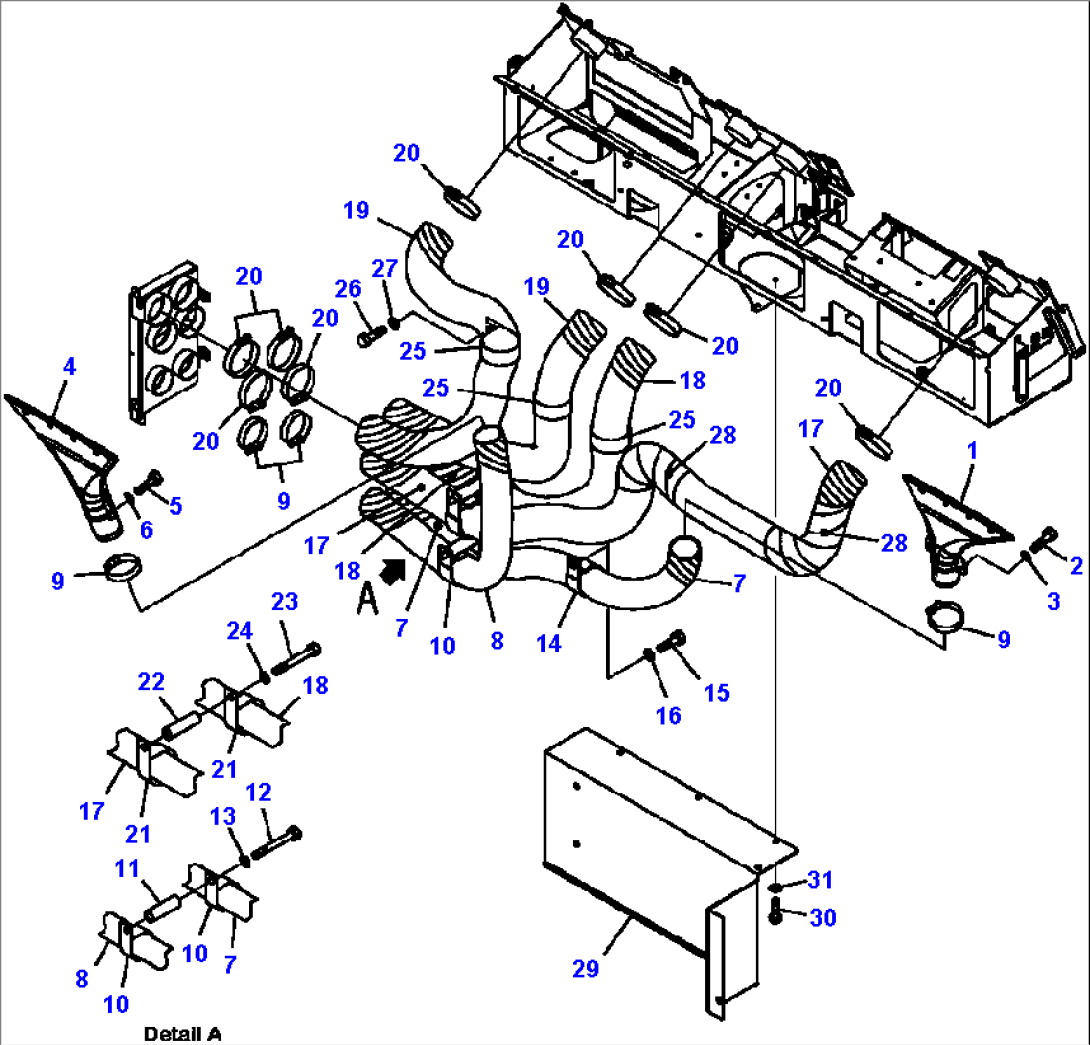

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56E-07-22210 | NOZZLE, L.H. | ||
| 2 | 01010-80612 | BOLT | ||
| 3 | 01643-30623 | WASHER | ||
| 4 | 56E-07-22220 | NOZZLE, R.H. | ||
| 5 | 01010-80612 | BOLT | ||
| 6 | 01643-30623 | WASHER | ||
| 7 | 56E-07-22310 | HOSE | ||
| 8 | 56E-07-22320 | HOSE | ||
| 9 | 07281-00489 | CLAMP | ||
| 10 | 234-885-3660 | CLIP | ||
| 11 | 424-Z84-2720 | SPACER | ||
| 12 | 01010-81095 | BOLT | ||
| 13 | 01643-31032 | WASHER | ||
| 14 | 234-885-3660 | CLIP | ||
| 15 | 01010-81020 | BOLT | ||
| 16 | 01643-31032 | WASHER | ||
| 17 | 56E-07-22331 | HOSE | ||
| 18 | 56E-07-22341 | HOSE | ||
| 19 | 56E-07-22351 | HOSE | ||
| 20 | 07281-00709 | CLAMP | ||
| 21 | 11T-03-11310 | CLIP | ||
| 22 | 415-S62-2380 | COLLAR | ||
| 23 | 01010-81095 | BOLT | ||
| 24 | 01643-31032 | WASHER | ||
| 25 | 23S-61-12230 | CLIP | ||
| 26 | 01010-81020 | BOLT | ||
| 27 | 01643-31032 | WASHER | ||
| 28 | 08210-02901 | SPIRAL TUBE | ||
| 29 | 56E-07-22413 | COVER | ||
| 30 | 01245-00616 | SCREW | ||
| 31 | 01643-70623 | WASHER |
