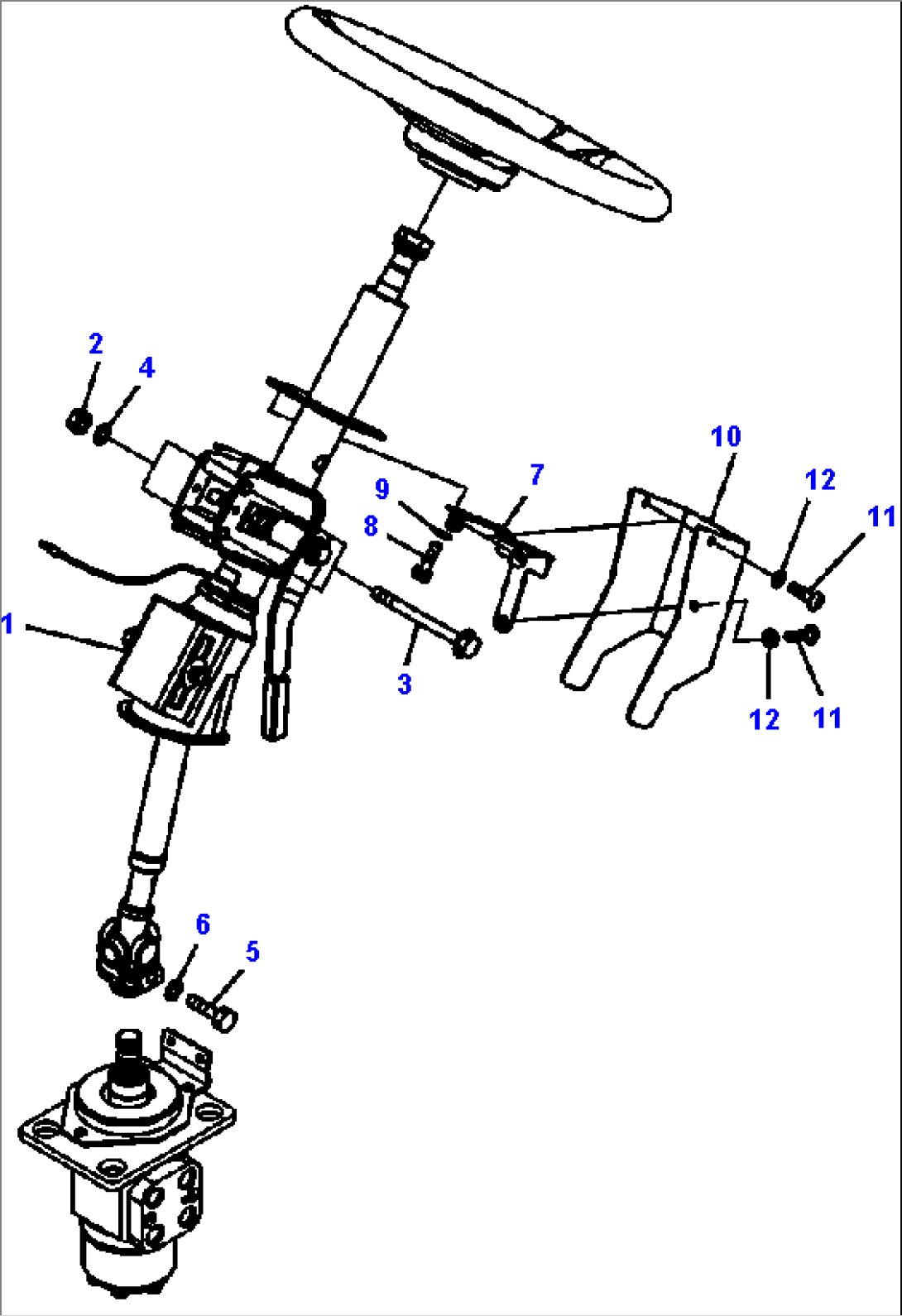

K0200-34B0 STEERING COLUMN

Komatsu HM400-2 S/N A11001-UP · OPERATOR\xd5 S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-40-13301COLUMN ASSEMBLY
201580-11008NUT
301436-01025BOLT
401643-31032WASHER
501050-81035BOLT
601640-21016WASHER
756E-40-23350BRACKET
801010-80616BOLT
901643-30623WASHER
1056E-40-23360COVER
1101245-00616SCREW
1201643-30623WASHER
