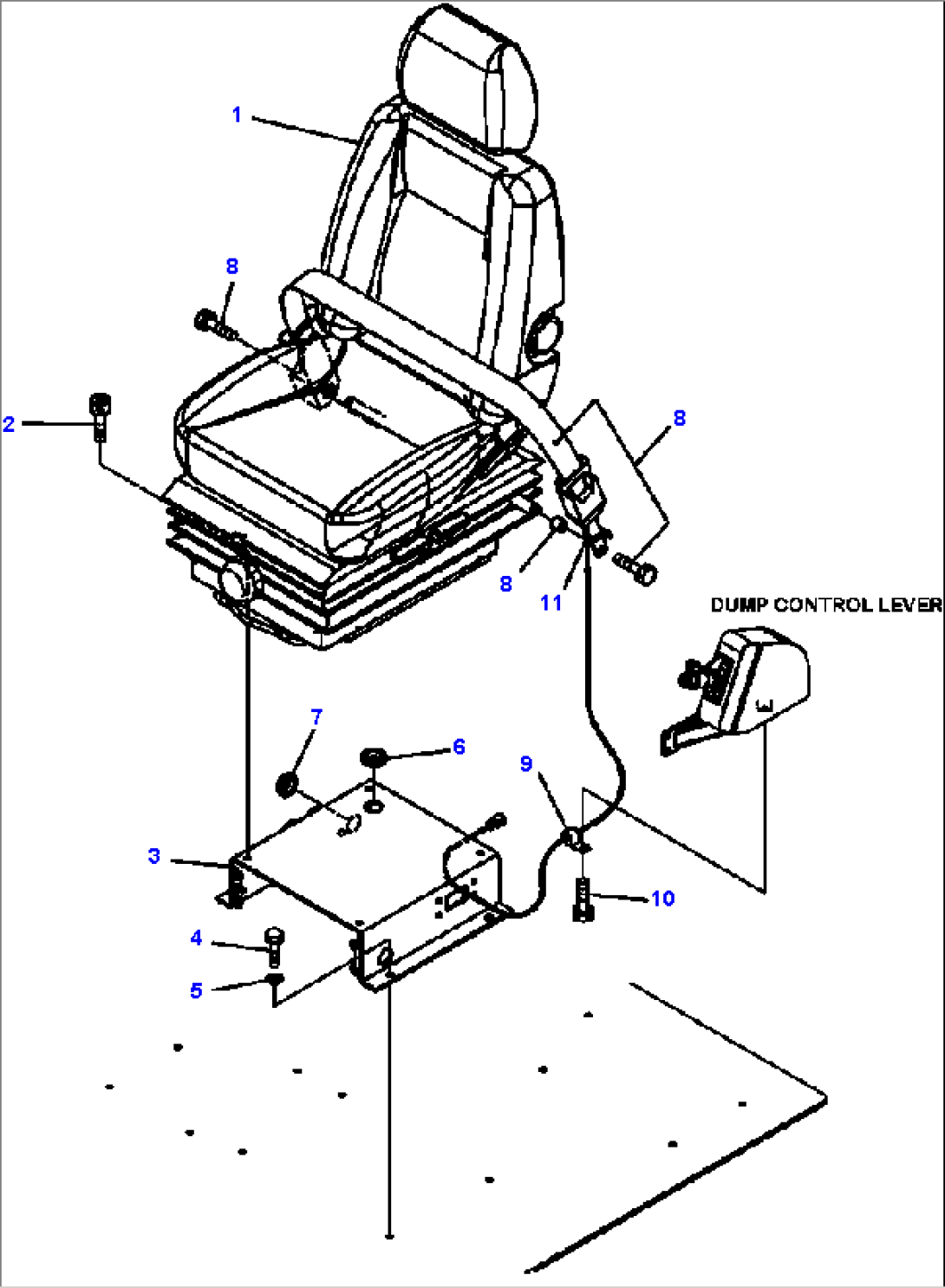

K0200-40B0 OPERATOR SEAT MOUNTING
Komatsu HM350-2 S/N A11001-UP · OPERATOR\xd5 S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-57-11111 | SEAT, OPERATOR | A11001-- | |
| 2 | 01252-70820 | BOLT | A11001-- | |
| 3 | 56E-57-21142 | BRACKET | A11001-- | |
| 4 | 01010-81020 | BOLT | A11001-- | |
| 5 | 01643-31032 | WASHER | A11001-- | |
| 6 | 08037-02512 | GROMMET | A11001-- | |
| 7 | 08037-03614 | GROMMET | A11001-- | |
| 8 | 56B-57-11122 | BELT | A11001-- | |
| 9 | 04434-51010 | CLIP | A11001-- | |
| 10 | 01435-01016 | BOLT | A11001-- | |
| 11 | 08034-20519 | BAND | A11001-- |
