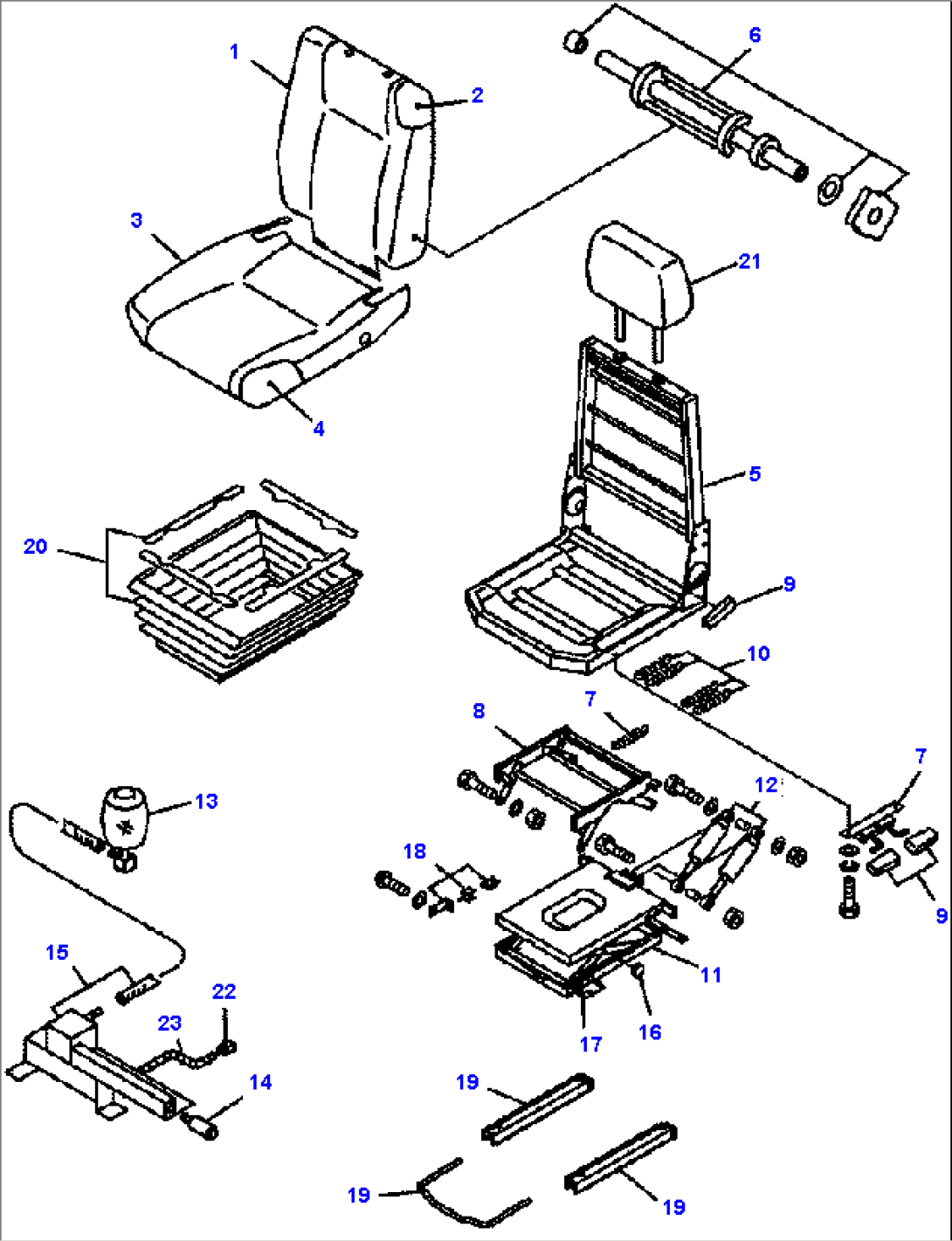

K0200-41B0 OPERATOR SEAT COMPLETE ASSEMBLY

Komatsu HM400-2 S/N A11001-UP · OPERATOR\xd5 S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56B-57-11111SEAT, OPERATOR
AS182906UPPER
1AS182908BACK COVER KIT
2BS157143BACK FOAM KIT
3BS157146SEAT COVER KIT
4206-57-A1450SEAT FOAM KIT
5AS182907FRAME KIT
6AS157192SUPPORT KIT
7416-57-A1370HI RISER LATCH KIT
8BS160055HEIGHT RISER KIT
9BS157117HANDLE KIT
10206-57-A1480HI RISER SPRING KIT
11AS182909SUSPENSION
12AS198245DAMPER ASSEMBLY KIT, DOUBLE DAMPER
13421-960-A460AIR SPRING KIT
14AS182831VALVE KIT
15AS182738COMPRESSOR KIT
16AS164000BEARING KIT
17421-960-A510LEVER KIT
18195-57-A0310UP STOP/BUMP STOP.
19AS174719ADJUSTER KIT
20AS174718COVER KIT
21195-57-A0420HEAD REST KIT
2308017-30735CONDUIT
