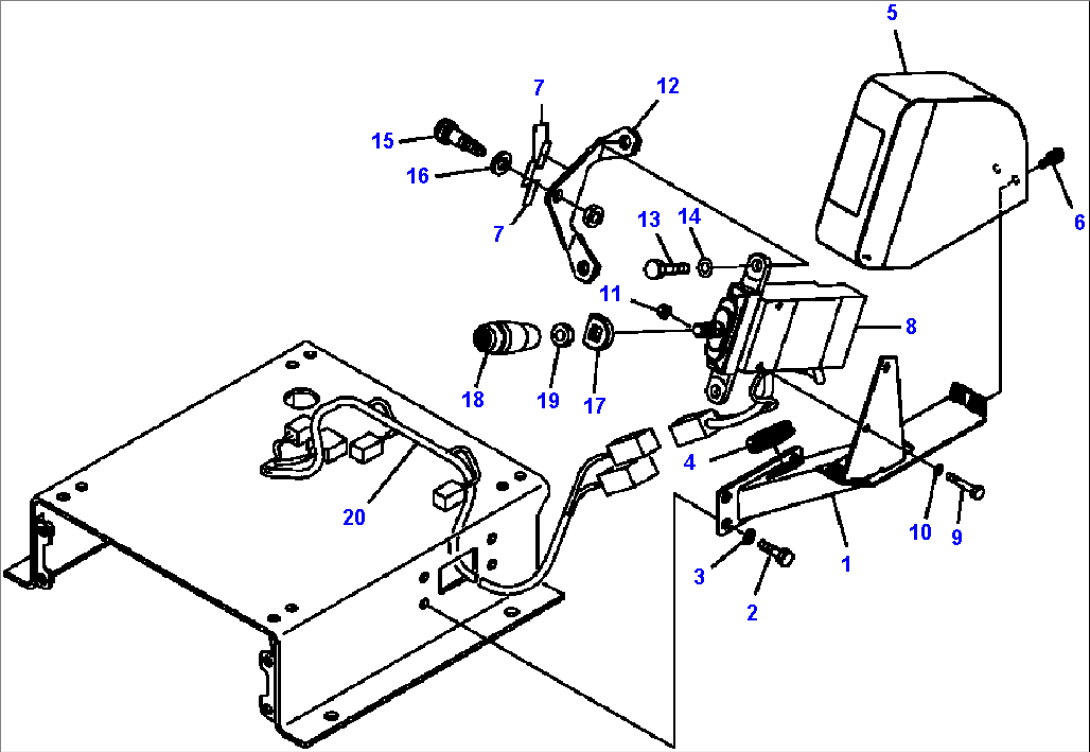

K0200-43B0 DUMP CONTROL LEVER (2/2)

Komatsu HM350-2 S/N A11001-UP · OPERATOR\xd5 S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1569-43-82231BRACKETA11001--
201010-80820BOLTA11001--
301643-30823WASHERA11001--
4566-43-11170GROMMETA11001--
5569-43-82210COVERA11001--
601023-70614SCREWA11001--
7421-09-21420SHEETA11001--
901010-80645BOLTA11001--
1001643-30623WASHERA11001--
1101580-10605NUTA11001--
12569-43-82221BRACKETA11001--
1301010-81025BOLTA11001--
1401643-31032WASHERA11001--
15561-43-82270PLUNGERA11001--
1601643-71032WASHERA11001--
1756B-43-12261PLATEA11001--
1823S-43-51212KNOB ASSEMBLYA11001--
1901583-01207NUTA11001--
20569-06-86430WIRING HARNESSA11001--
