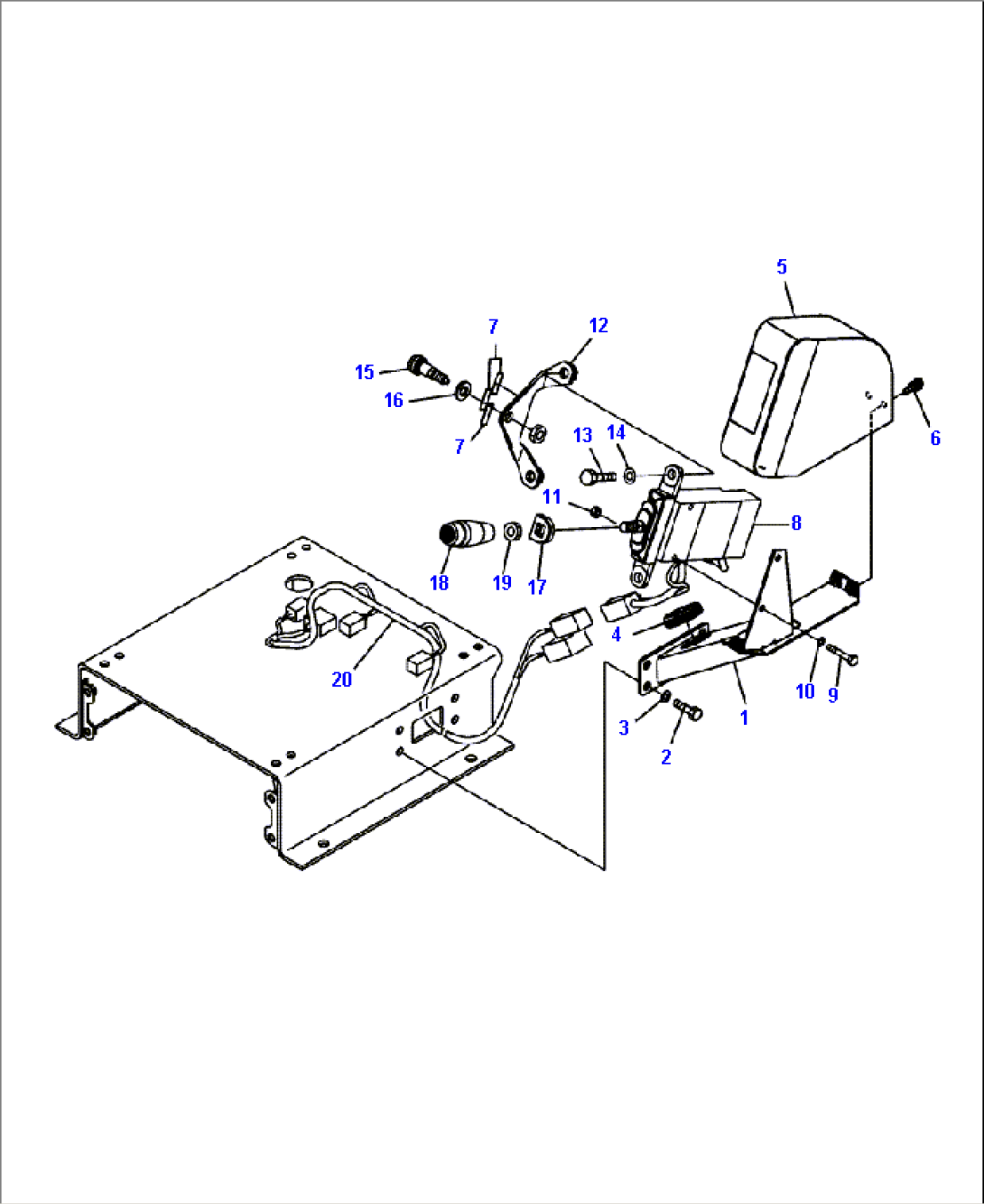

K0200-47A0 DUMP CONTROL LEVER (2/2)
Komatsu HM300-2 S/N A11001-UP · OPERATOR\xd5 S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 569-43-82231 | BRACKET | A11001-- | |
| 2 | 01010-80820 | BOLT | A11001-- | |
| 3 | 01643-30823 | WASHER | A11001-- | |
| 4 | 566-43-11170 | GROMMET | A11001-- | |
| 5 | 569-43-82210 | COVER | A11001-- | |
| 6 | 01023-70614 | SCREW | A11001-- | |
| 7 | 421-09-21420 | SHEET | A11001-- | |
| 9 | 01010-80645 | BOLT | A11001-- | |
| 10 | 01643-30623 | WASHER | A11001-- | |
| 11 | 01580-10605 | NUT | A11001-- | |
| 12 | 569-43-82221 | BRACKET | A11001-- | |
| 13 | 01010-81025 | BOLT | A11001-- | |
| 14 | 01643-31032 | WASHER | A11001-- | |
| 15 | 561-43-82270 | PLUNGER | A11001-- | |
| 17 | 56B-43-12261 | PLATE | A11001-- | |
| 18 | 23S-43-51212 | KNOB ASSEMBLY | A11001-- | |
| 19 | 01583-01207 | NUT | A11001-- | |
| 20 | 569-06-86430 | WIRING HARNESS | A11001-- |
