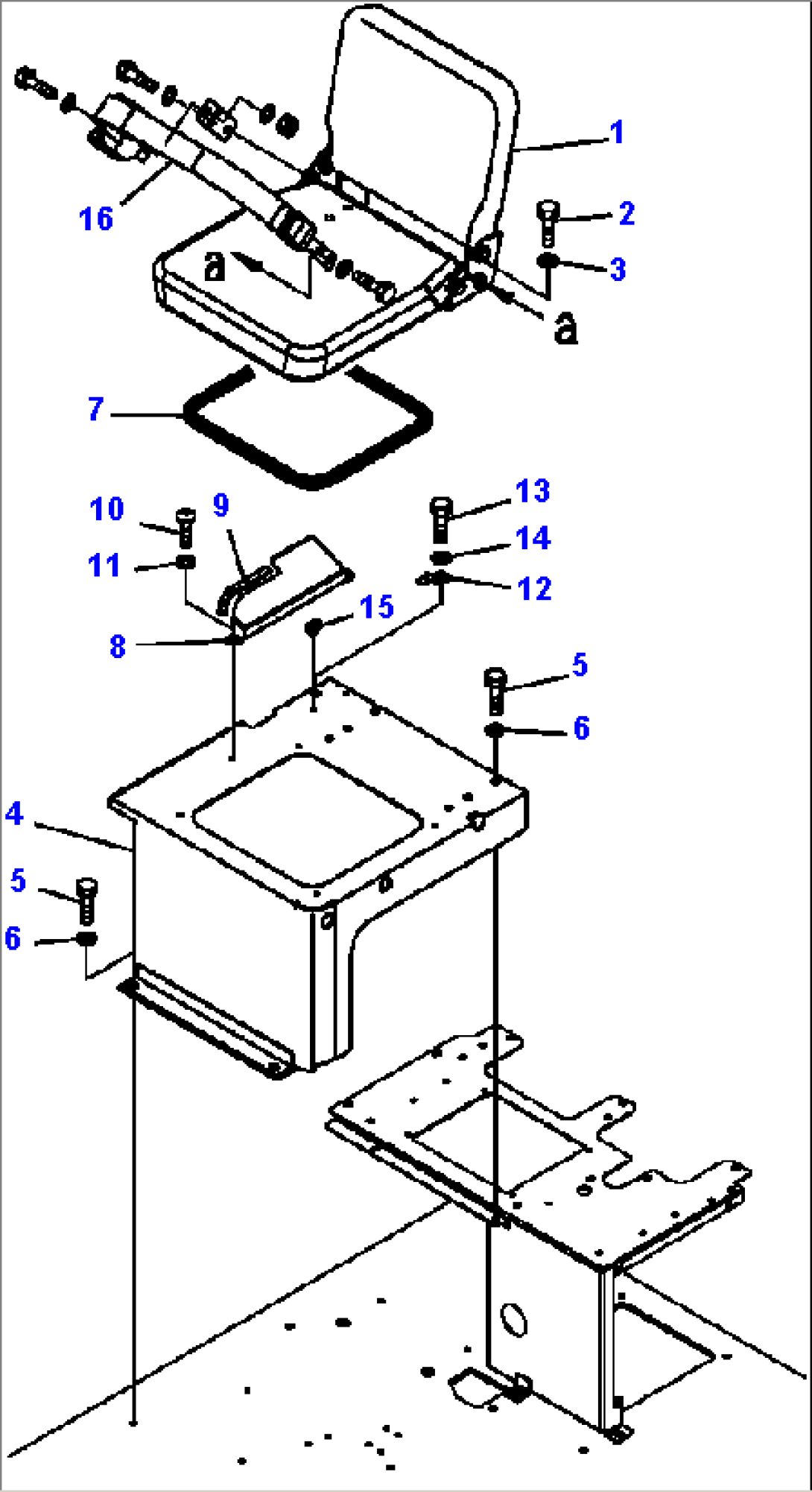

K0200-48B0 AUXILIARY SEAT ASSEMBLY AND MOUNTING

Komatsu HM400-2 S/N A11001-UP · OPERATOR\xd5 S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1561-57-81300SEAT
201010-81020BOLT
301643-31032WASHER
456B-54-25710BRACKET
501010-81020BOLT
601643-31032WASHER
756B-54-15741SEAL
8561-54-83440COVER
9561-06-86210FINISHER
1001245-00616SCREW
1101643-30623WASHER
1208053-01510CLIP
1301010-81016BOLT
1401643-31032WASHER
1508059-00310CLIP
16421-960-A521BELT, LAP
