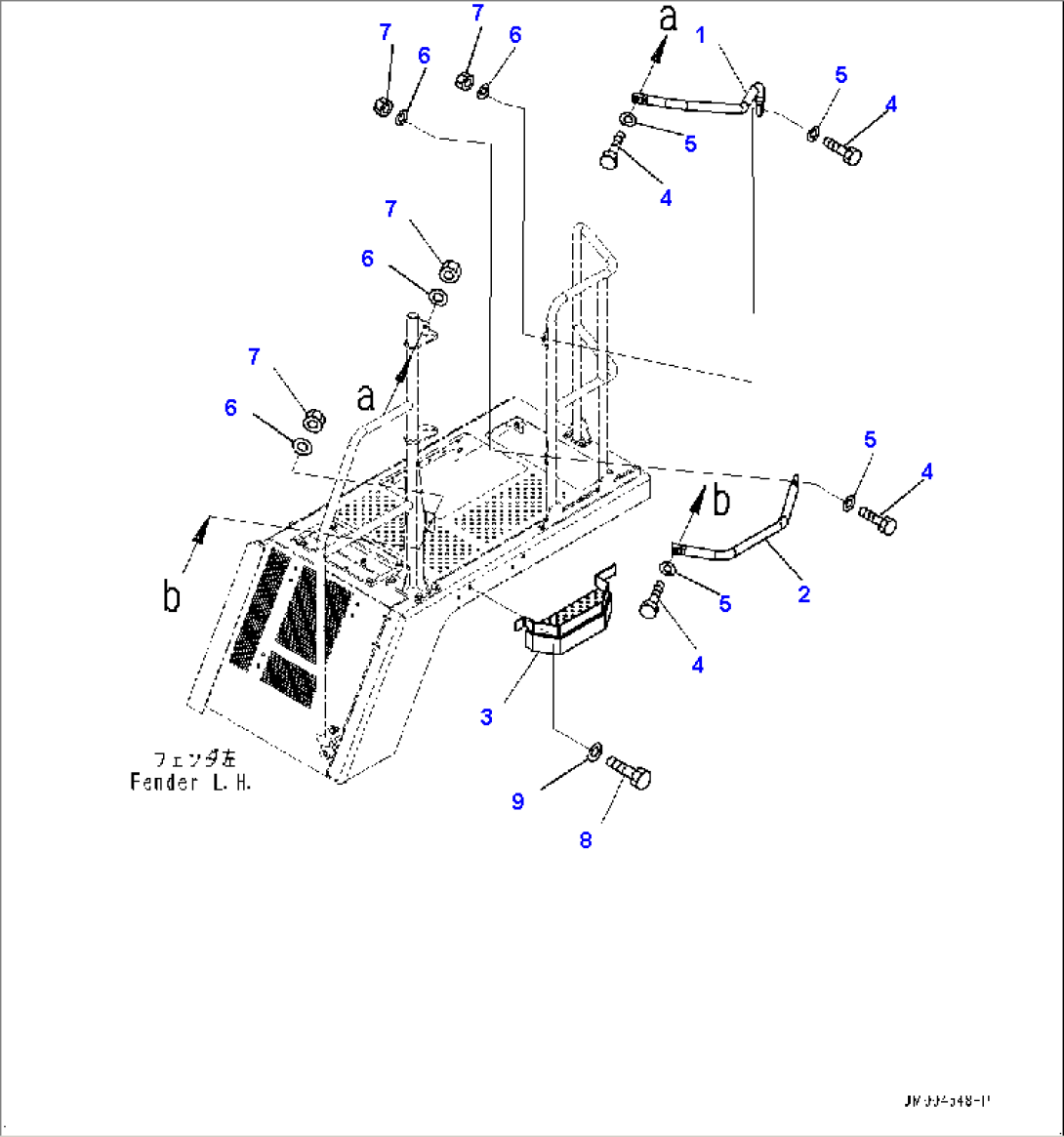

Left Fender, Guard (#10001-10367)
Komatsu HM400-5 S/N 10001-UP · GUARDS AND COVERS
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-54-37341 | Guard | 10001-10367 | |
| 2 | 56B-54-37330 | Guard | 10001-10367 | |
| 3 | 56B-54-37351 | Step | 10001-10367 | |
| 4 | 01010-81245 | Bolt | 10001-10367 | |
| 5 | 01643-31232 | Washer | 10001-10367 | |
| 6 | 01643-31232 | Washer | 10001-10367 | |
| 7 | 01580-11210 | Nut | 10001-10367 | |
| 8 | 01010-81230 | Bolt | 10001-10367 | |
| 9 | 01643-31232 | Washer | 10001-10367 |
