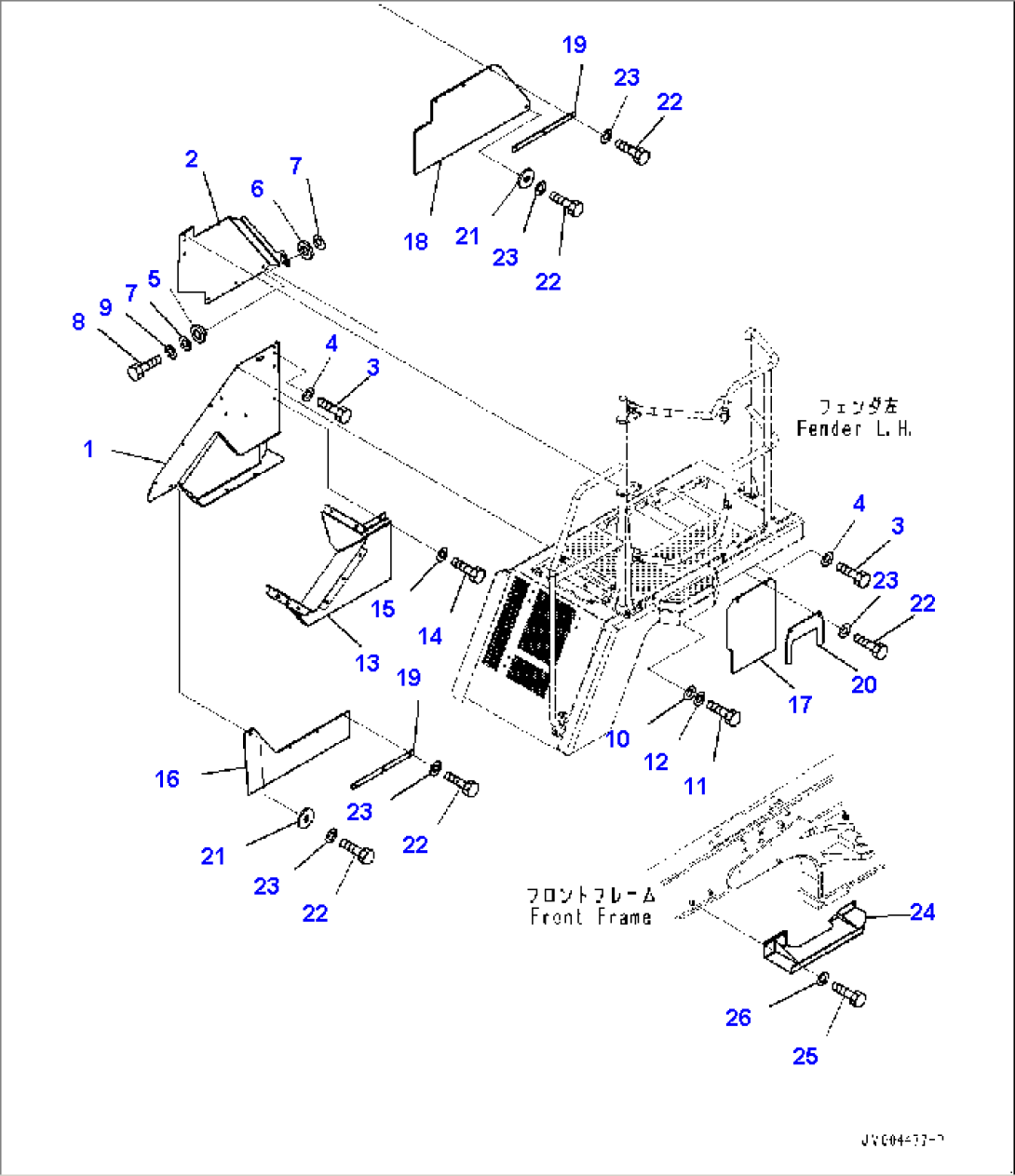

Left Fender, Mudguard (#10368-)

Komatsu HM400-5 S/N 10001-UP · GUARDS AND COVERS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-54-3A211Duct10368-
256B-54-3A221Cover, L.H.10368-
301010-81020Bolt10368-
401643-31032Washer10368-
5421-62-18550Cushion10368-
6421-62-23710Cushion10368-
7175-54-34170Washer10368-
801010-81040Bolt10368-
901643-31032Washer10368-
10423-09-41110Washer10368-
1101010-81025Bolt10368-
1201643-31032Washer10368-
1356B-54-3A141Duct10368-
1401010-81020Bolt10368-
1501643-31032Washer10368-
1656B-54-3A440Guard10368-
1756B-54-3A740Sheet10368-
1856B-54-3A450Guard10368-
1956B-54-12331Plate10368-
2056B-54-32430Plate10368-
21417-43-16210Washer10368-
2201010-81025Bolt10368-
2301643-31032Washer10368-
2456B-54-32284Bracket10368-
2501010-81020Bolt10368-
2601643-31032Washer10368-
