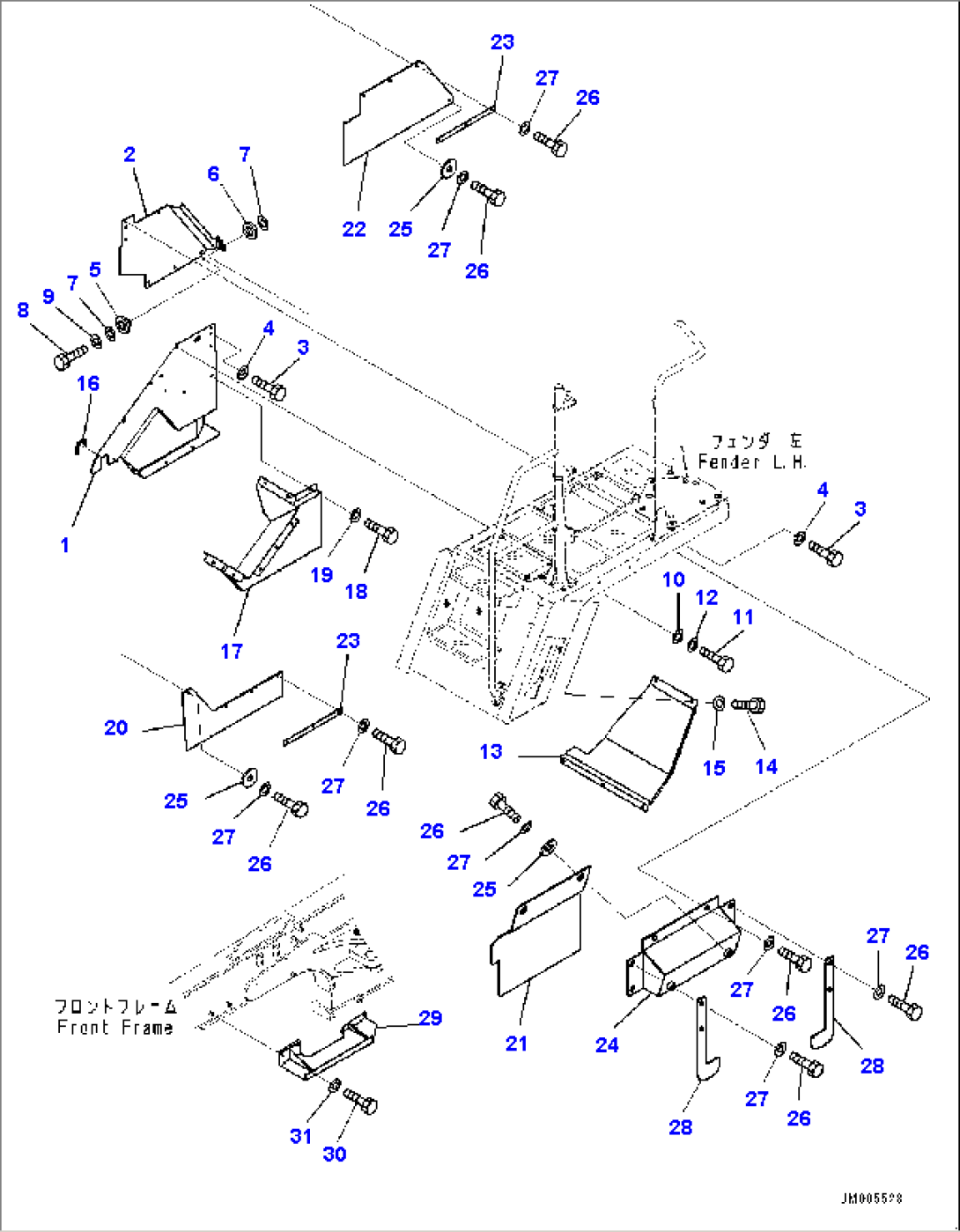

Left Fender, Mudguard (#5001-)

Komatsu HM400-3M0 S/N 5001-UP (FOR KAL) · GUARDS AND COVERS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-85-3A480Duct5001-
256B-54-3A221Cover, L.H.5001-
301010-81020Bolt5001-
401643-31032Washer5001-
5421-62-18550Cushion5001-
6421-62-23710Cushion5001-
7175-54-34170Washer5001-
801010-81040Bolt5001-
901643-31032Washer5001-
10423-09-41110Washer5001-
1101010-81025Bolt5001-
1201643-31032Washer5001-
1356B-85-3A351Plate5001-
1401010-81020Bolt5001-
1501643-31032Washer5001-
1656B-85-3A680Finisher5001-
1756B-54-3A141Duct5001-
1801010-81020Bolt5001-
1901643-31032Washer5001-
2056B-54-3A440Guard5001-
2156B-86-3A891Sheet5001-
2256B-54-3A450Guard5001-
2356B-54-12331Plate5001-
2456B-86-3A880Cover5001-
25417-43-16210Washer5001-
2601010-81025Bolt5001-
2701643-31032Washer5001-
2856B-54-3A470Plate5001-
2956B-54-32284Bracket5001-
3001010-81020Bolt5001-
3101643-31032Washer5001-
