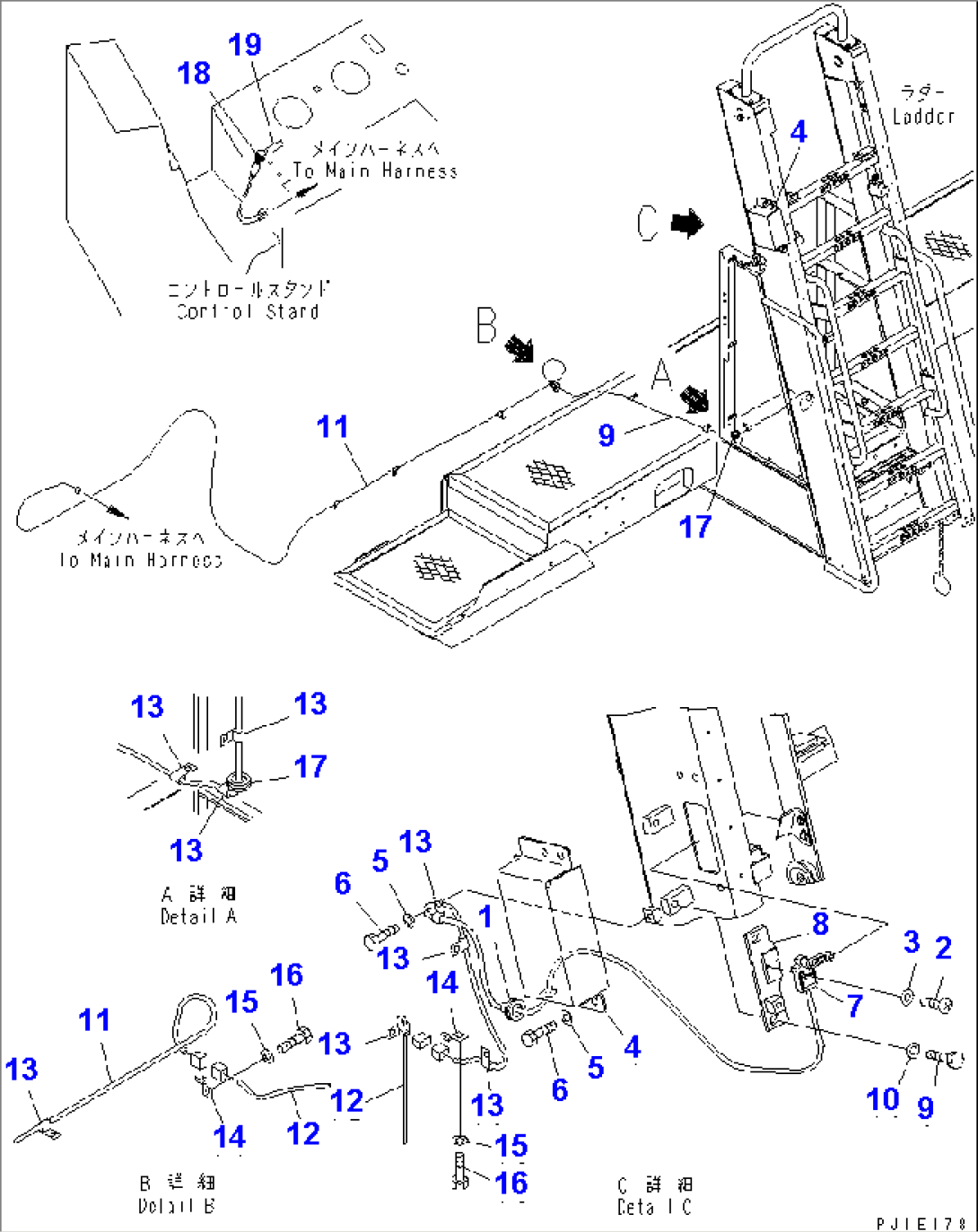

LEFT SIDE COVER (LADDER) (SWITCH AND HARNESS)(#11002-)
Komatsu PC1800-6-M1 S/N 10001-UP · GUARD
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 21T-54-71980 | GROMMET | 11001- | |
| 2 | 01220-40520 | SCREW | 11002- | |
| 3 | 01601-20513 | WASHER | 11002- | |
| 4 | 21T-54-64931 | COVER | 11002- | |
| 5 | 01643-31232 | WASHER | 10002- | |
| 6 | 01010-81220 | BOLT | 10002- | |
| 7 | 21T-06-64740 | SWITCH ASS'Y | 11002- | |
| 8 | 21T-54-65950 | BRACKET | 11002- | |
| 9 | 01010-81225 | BOLT | 11002- | |
| 10 | 01643-31232 | WASHER | 11002- | |
| 11 | 21T-06-64271 | WIRING HARNESS | 11002- | |
| 12 | 21T-06-64280 | WIRING HARNESS | 10011- | |
| 13 | 04434-51012 | CLIP | 10002- | |
| 14 | 08193-20012 | CLIP | 10002- | |
| 15 | 01643-31232 | WASHER | 10002- | |
| 16 | 01010-81220 | BOLT | 10002- | |
| 17 | 08037-03614 | GROMMET | 10002- | |
| 18 | 21T-06-64411 | LAMP,LED | 11002- | |
| 19 | 21T-00-67330 | PLATE | 10002- |
