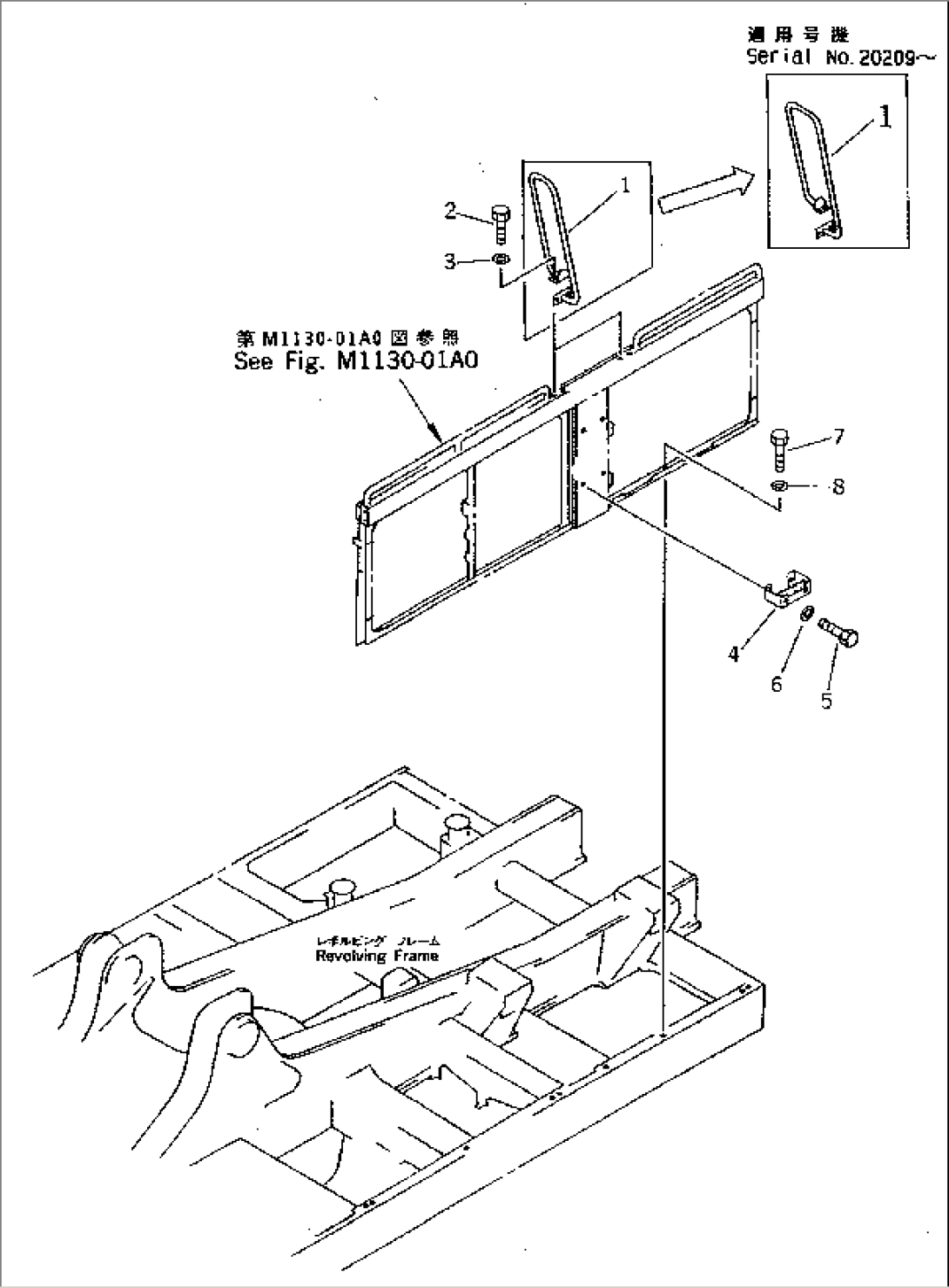

LEFT SIDE COVER (STEP AND HANDRAIL)
Komatsu PC650-5 S/N 20001-UP · GUARD
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 209-54-63270 | HAND RAIL | 20209- | |
| 209-54-53631 | HANDRAIL | 20001-20208 | ||
| 2 | 01010-51230 | BOLT | 20001- | |
| 3 | 01643-31232 | WASHER | 20001- | |
| 4 | 209-54-63481 | STEP | 20209- | |
| 209-54-63480 | STEP | 20001-20208 | ||
| 5 | 01010-51230 | BOLT | 20001- | |
| 6 | 01643-31232 | WASHER | 20001- | |
| 7 | 01010-51230 | BOLT | 20001- | |
| 8 | 01643-31232 | WASHER | 20001- |
