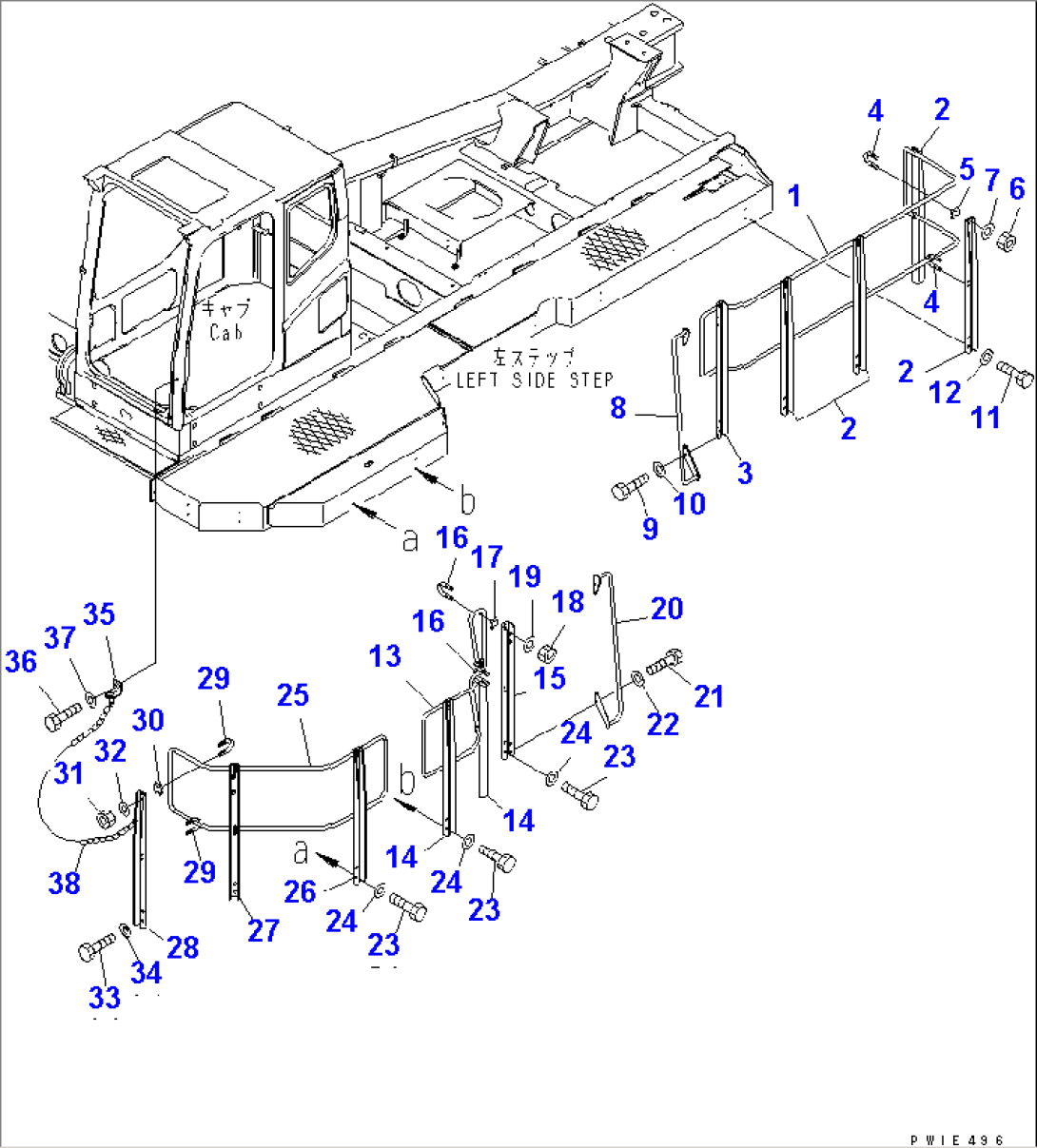

LEFT SIDE STEP (HANDRAIL)

Komatsu PC1250SE-7 S/N 20001-UP · MISCELLANEOUS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
121N-53-32151HAND RAIL20001-
221N-53-31951BRACKET20001-
321N-53-32141BRACKET20001-
407283-32738CLIP20001-
507283-52737SEAT20001-
601597-01009NUT20001-
701643-71032WASHER20001-
821N-53-32160HAND RAIL20001-
901010-81230BOLT20001-
1001643-31232WASHER20001-
1101010-81645BOLT20001-
1201643-31645WASHER20001-
1321N-53-31931HAND RAIL20001-
1421N-53-31951BRACKET20001-
1521N-53-31971BRACKET20001-
1607283-32738CLIP20001-
1707283-52737SEAT20001-
1801597-01009NUT20001-
1901643-71032WASHER20001-
2021N-53-31940HAND RAIL20001-
2101010-81230BOLT20001-
2201643-31232WASHER20001-
2301010-81645BOLT20001-
2401643-31645WASHER20001-
2521N-53-31922PIPE20001-
2621N-53-31951BRACKET20001-
2721N-53-31961BRACKET20001-
2821N-53-32411BRACKET20001-
2907283-32738CLIP20001-
3007283-52737SEAT20001-
3101597-01009NUT20001-
3201643-71032WASHER20001-
3301010-81645BOLT20001-
3401643-31645WASHER20001-
3521N-53-32420BRACKET20001-
3601010-D1225BOLT20001-
3701643-71232WASHER20001-
388285-54-1570CHAIN20001-
