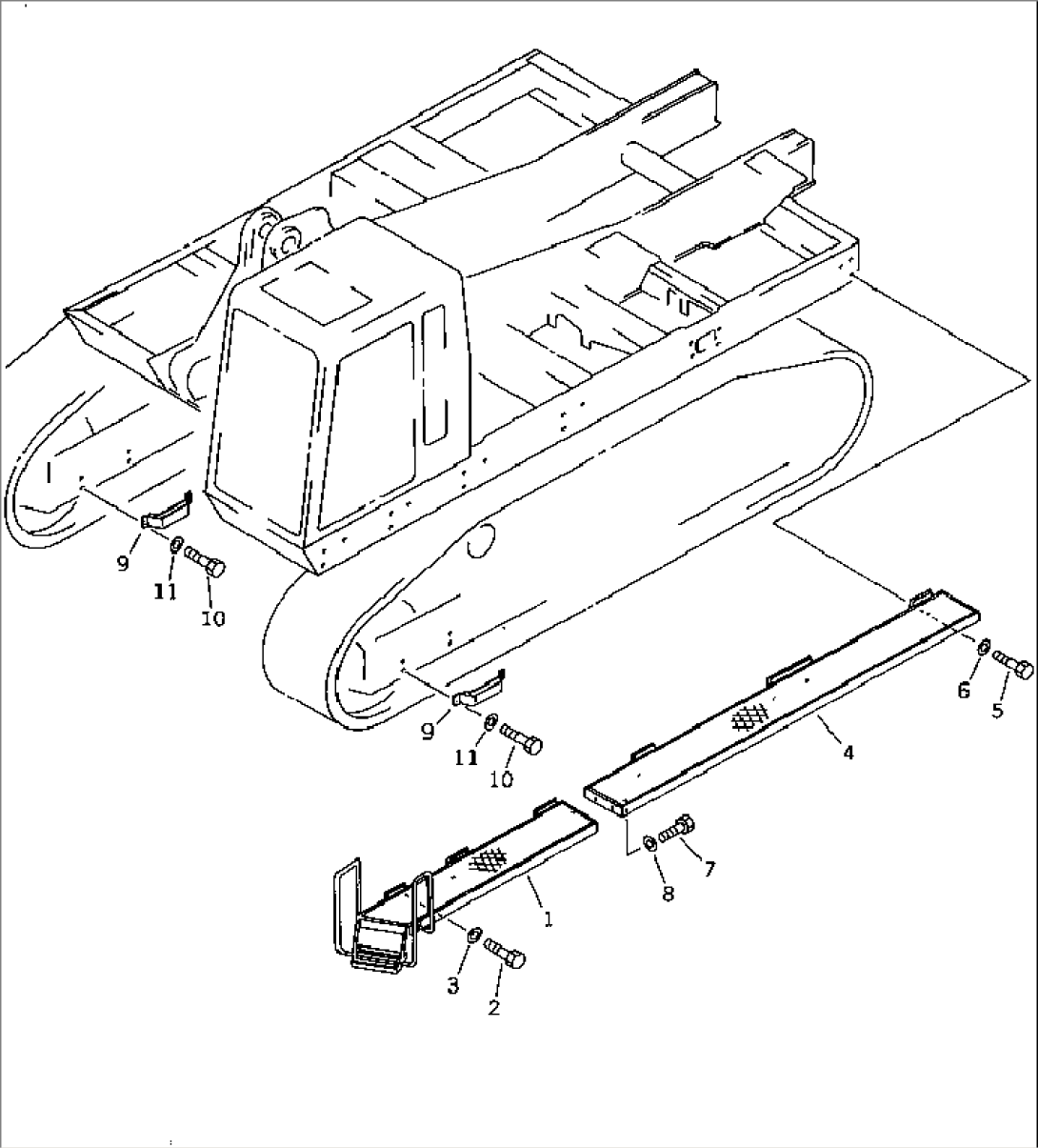

LEFT SIDE STEP (TBG SPEC.)
Komatsu PC650LC-3 S/N 10501-UP · GUARD
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 209-54-54111 | FRAME | 10501- | |
| 2 | 01010-51230 | BOLT | 10501- | |
| 3 | 01643-31232 | WASHER | 10501- | |
| 4 | 209-54-54120 | FRAME | 10501- | |
| 5 | 01010-51230 | BOLT | 10501- | |
| 6 | 01643-31232 | WASHER | 10501- | |
| 7 | 01010-51225 | BOLT | 10501- | |
| 8 | 01643-31232 | WASHER | 10501- | |
| G-1 | 209-54-X2200 | TBG SPEC. GROUP | 10501- | |
| 9 | 209-54-57230 | STEP | 10501- | |
| 10 | 01010-51635 | BOLT | 10501- | |
| 11 | 01643-31645 | WASHER | 10501- |
