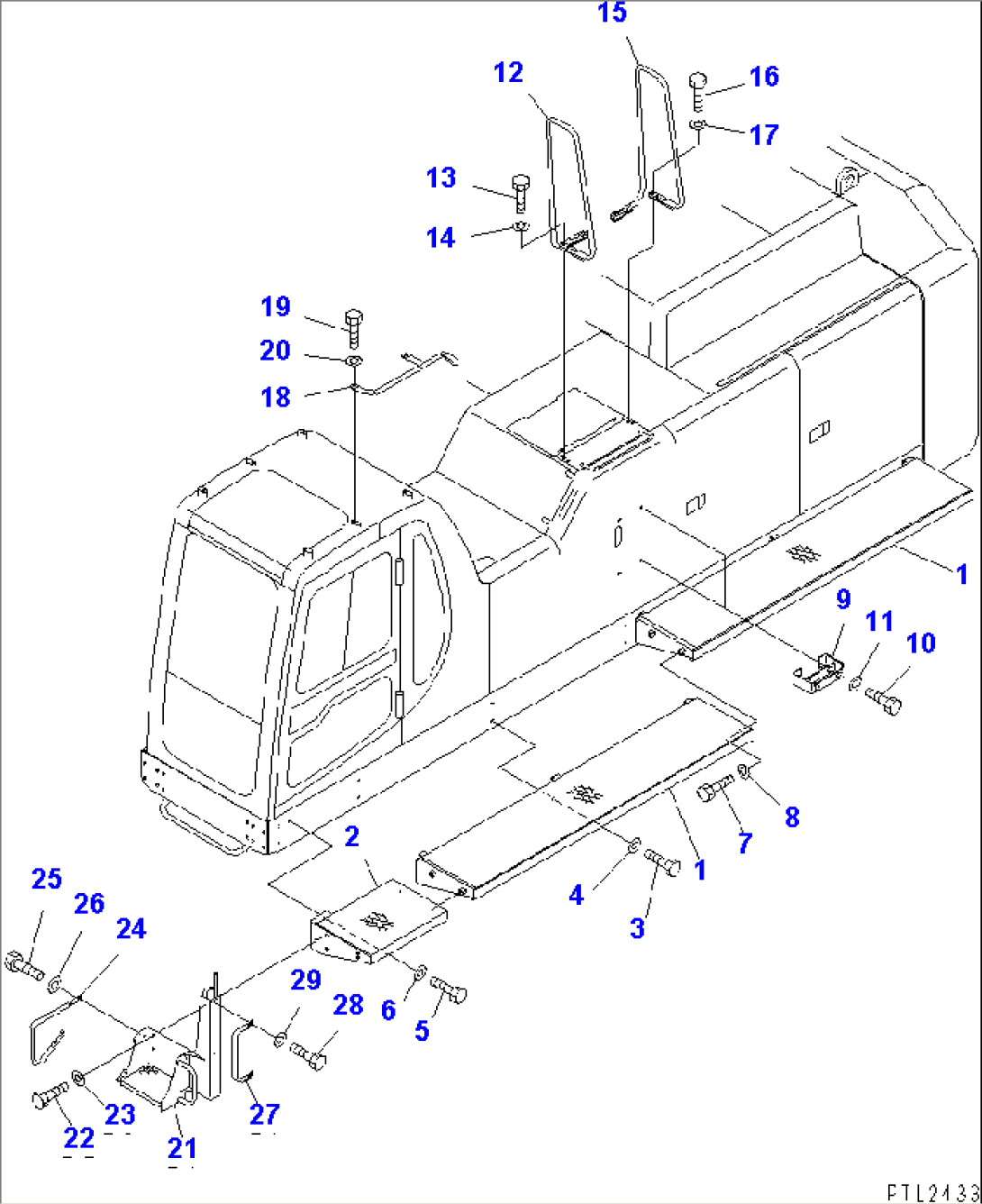

LEFT SIDE STEP(#K30055-K31999)

Komatsu PC750SE-6K-01 S/N K30001-UP · MISCELLANEOUS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1209-54-73822STEPK30001-K31999
2209-54-73833STEPK30055-K31999
301010-81240BOLTK30055-K31999
401643-31232WASHERK30001-K31999
501010-81240BOLTK30055-K31999
601643-31232WASHERK30055-K31999
701010-81230BOLTK30001-K31999
801643-31232WASHERK30001-K31999
9209-54-63481STEPK30001-K31999
1001010-81230BOLTK30001-K31999
1101643-31232WASHERK30001-K31999
12209-54-74311HAND RAIL,L.H.K30001-K31999
1301010-81250BOLTK30001-K31999
1401643-31232WASHERK30001-K31999
15209-54-74321HAND RAIL,R.H.K30001-K31999
1601010-81250BOLTK30001-K31999
1701643-31232WASHERK30001-K31999
18209-54-73171GRIPK30001-K31999
1901010-81225BOLTK30001-K31999
2001643-31232WASHERK30001-K31999
21209-54-73851STEPK30055-K31999
2201010-81240BOLTK30055-K31999
2301643-31232WASHERK30055-K31999
24209-54-73980HAND RAILK30055-K31999
2501010-81235BOLTK30055-K31999
2601643-31232WASHERK30055-K31999
27209-54-73990GRIPK30055-K31999
2801010-81230BOLTK30055-K31999
2901643-31232WASHERK30055-K31999
