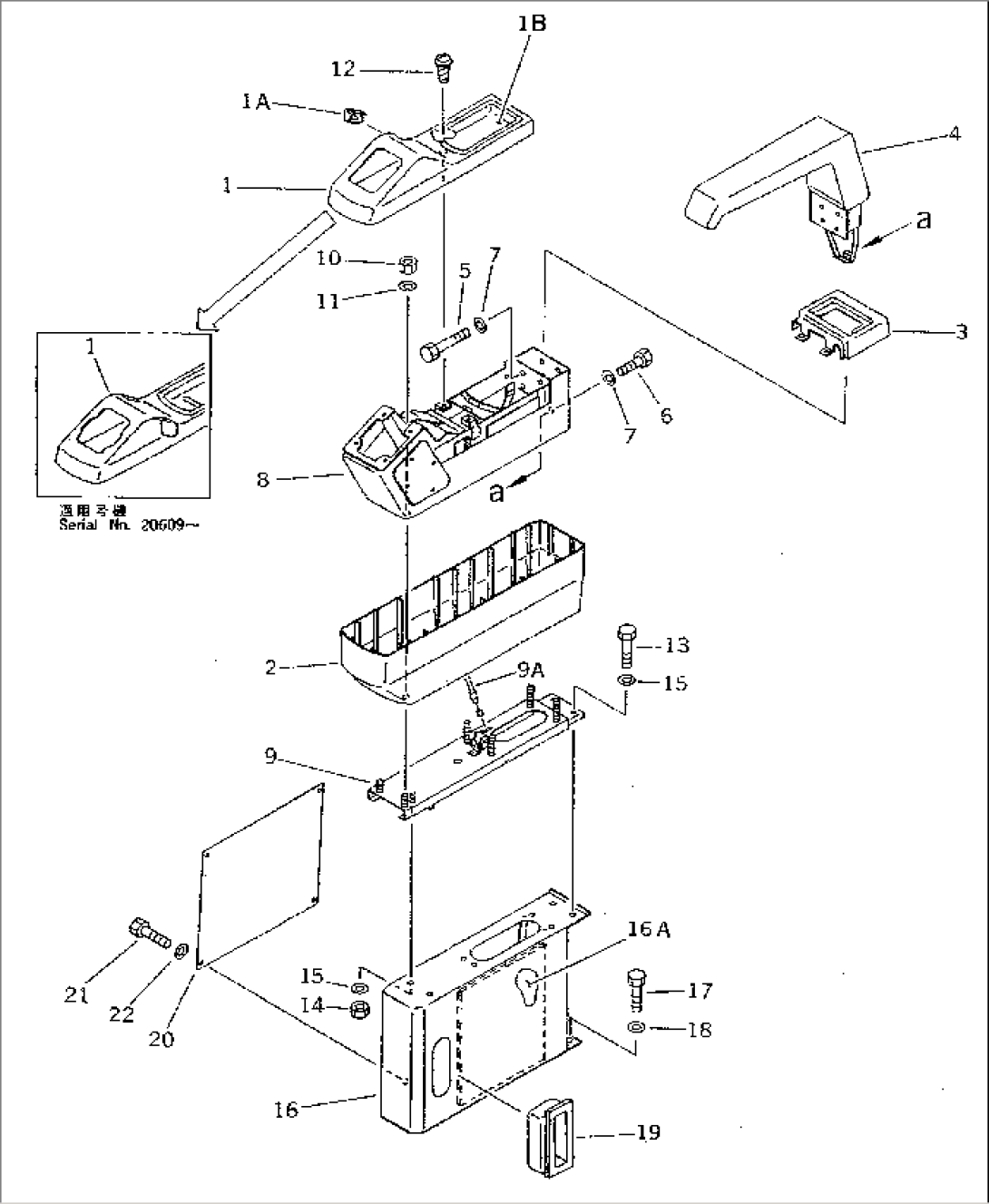

LEFT STAND AND LEVER (FOR WRIST CONTROL) (TBG SPEC.)

Komatsu PC400-5 S/N 20001-UP (MIGHTY SPEC.) · CONTROL SYSTEM AND REVOLVING FRAME

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
120Y-43-16541COVER20609-
120Y-43-16540COVER20001-20608
1A20Y-43-16550BUTTON20001-
1B20Y-43-16580TRAY20001-
220Y-43-16520CASE20001-
320Y-43-16560COVER20001-
420Y-43-16570REST,ARM20001-
501010-60850BOLT20001-
601010-60816BOLT20001-
701643-30823WASHER20001-
820Y-43-16530BRACKET20001-
920Y-43-16510RAIL20001-
9A20Y-43-16380CABLE20001-
1001580-10806NUT20001-
1101643-30823WASHER20001-
1220Y-43-16590SCREW20001-
1301010-60820BOLT20001-
1401580-10806NUT20001-
1501643-70823WASHER20001-
16208-43-51441STAND20506-
16208-43-51440STAND20001-20505
16A208-43-53130SHEET20001-
1701010-51225BOLT20001-
1801643-31232WASHER20001-
19205-43-72480COVER20001-
2020Y-43-16121COVER20001-
2101010-50820BOLT20001-
2201643-30823WASHER20001-
