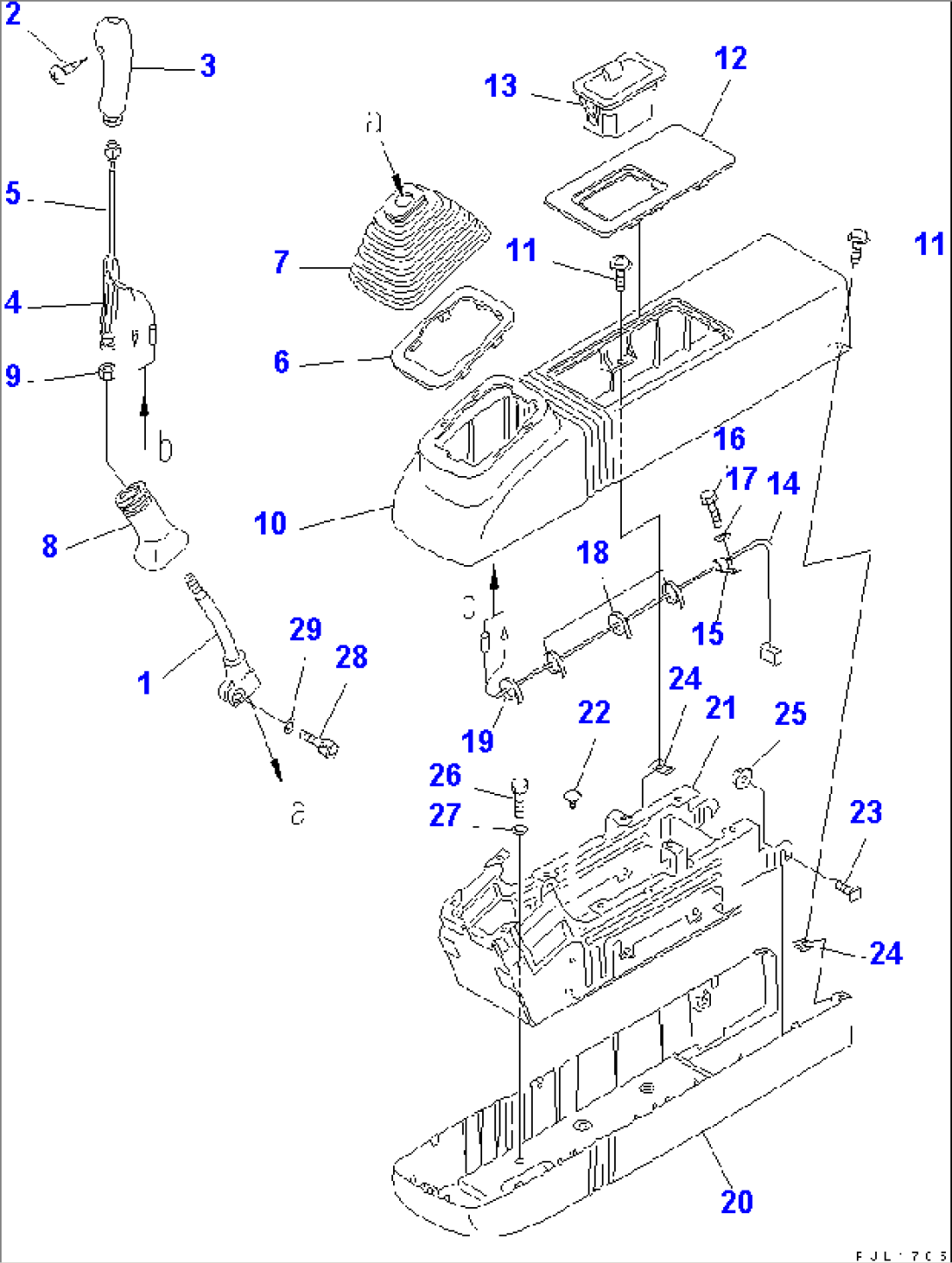

LEFT STAND (LEVER AND HARNESS)

Komatsu PC600-6K S/N K30001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
20Y-43-22781LEVER ASS'YK30001-
120Y-43-22810LEVERK30001-
20Y-43-22233KNOBK30001-
201370-10308SCREWK30001-
320Y-43-22381KNOBK30001-
20Y-43-00010SWITCH ASS'YK30001-
420Y-43-22421INSERTK30001-
520Y-43-22441SWITCHK30001-
620Y-43-22250PLATEK30001-
720Y-43-22261BOOTK30001-
820Y-43-22830BOOTK30001-
9600-411-1280NUTK30001-
1020Y-43-22121CASEK30001-
1120Y-43-16590SCREWK30001-
20Y-43-22850COVERK30001-
1220Y-43-22840COVERK30001-
1320Y-06-21751ASHTRAYK30001-
1420Y-06-21350WIRING HARNESSK30001-
1504434-51408CLIPK30001-
1601010-80820BOLTK30001-
1701643-30823WASHERK30001-
1808034-00519BANDK30001-
1908034-00310BANDK30001-
209-43-71130COVER ASS'YK30001-
2020Y-43-22111CASEK30001-
21209-43-71110FRAMEK30001-
2220Y-43-22310CLIPK30001-
2320Y-43-22470BOLTK30001-
2420Y-43-22480SPRINGK30001-
25198-911-5530NUTK30001-
2601010-81025BOLTK30001-
2701643-31032WASHERK30001-
2801252-41025BOLTK30001-
2901643-51032WASHERK30001-
