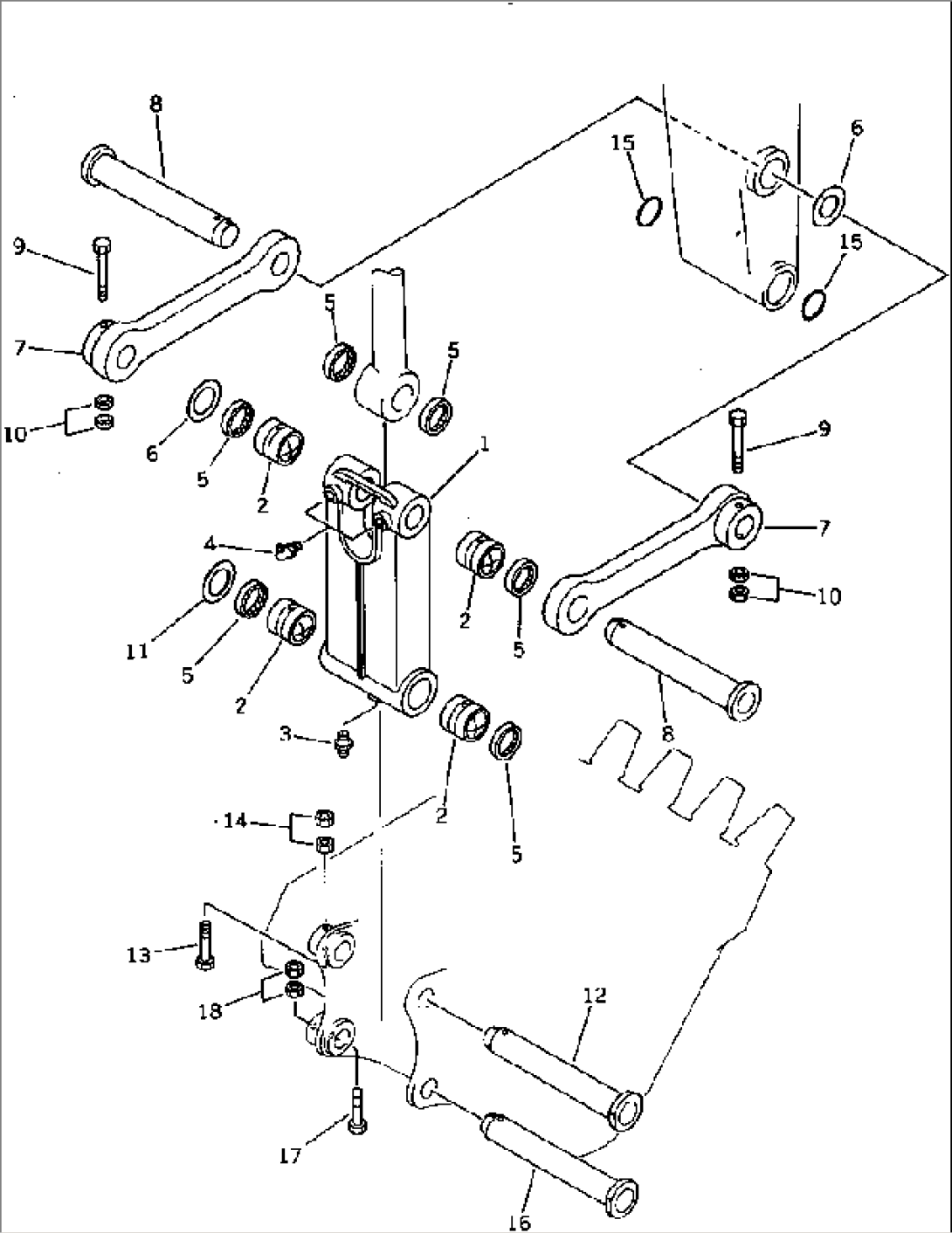

LINK (FOR BACKHOE)

Komatsu PC400LC-3 S/N 11001-UP · WORK EQUIPMENT

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1208-70-33111LINK11001-
2208-70-13141BUSHING11001-
307020-00000FITTING,GREASE11001-
407020-00900FITTING,GREASE11001-
5208-70-12231SEAL,DUST11001-
6207-70-11340SPACER, 0.8MM11001-
7208-70-33120LINK11001-
8208-70-33140PIN11001-
9207-70-13340BOLT11001-
1001580-12419NUT11001-
11207-70-11340SPACER, 0.8MM11001-
12208-70-33130PIN11001-
13207-70-13340BOLT11001-
1401580-12419NUT11001-
15208-70-33180O-RING11001-
16208-70-33130PIN11001-
17207-70-13340BOLT11001-
1801580-12419NUT11001-
