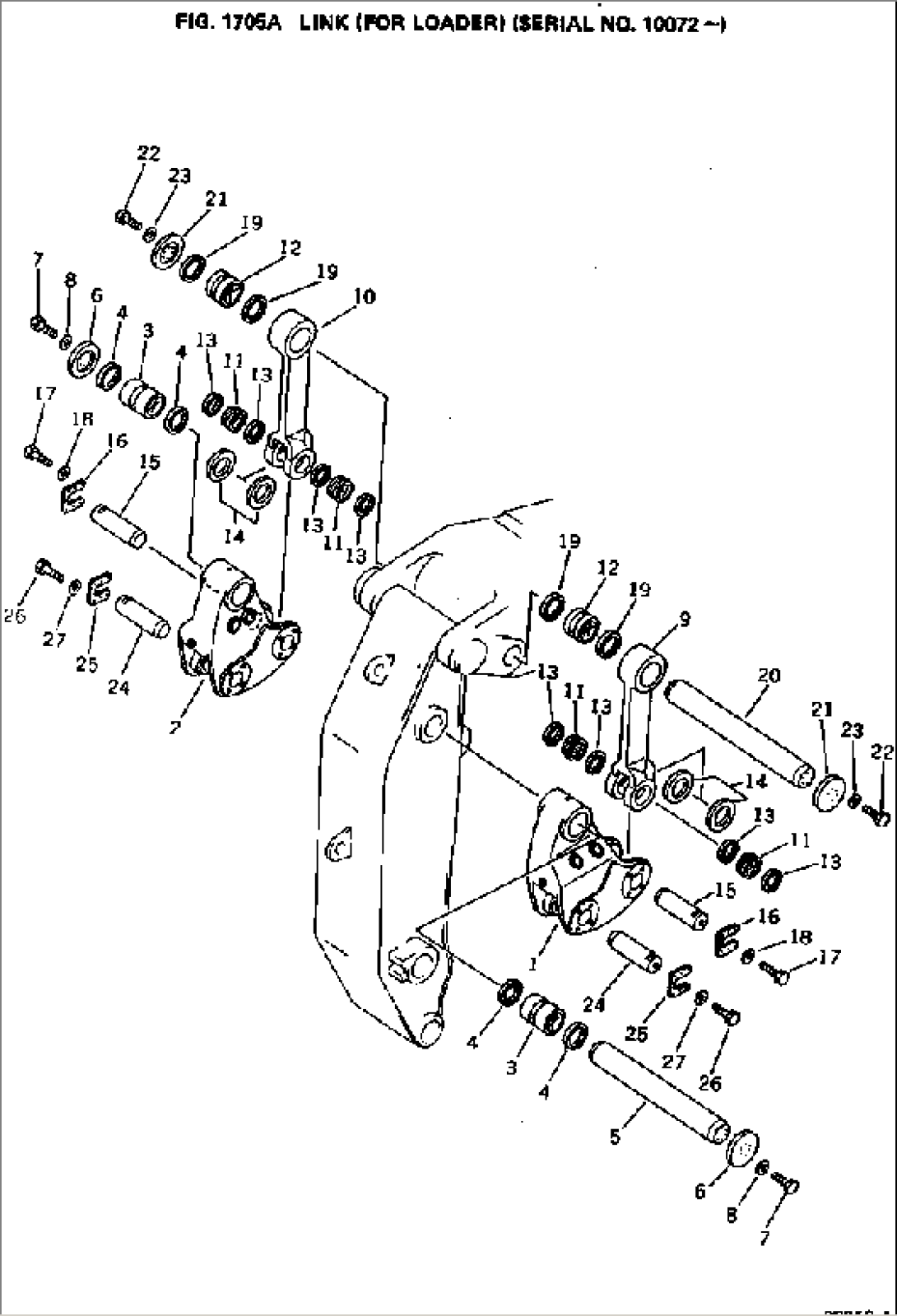

LINK (FOR LOADER)(#10072-)

Komatsu PC650-1 S/N 10007-UP · WORK EQUIPMENT

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1209-72-13512LINK,L.H.10072-
2209-72-13522LINK,R.H.10072-
3209-72-13211BUSHING10007-
4209-72-11311SEAL10007-
5209-72-13190PIN10007-
6209-72-13180RETAINER10007-
701010-51645BOLT10007-
801643-31645WASHER10007-
9209-72-13532LINK,L.H.10072-
10209-72-13542LINK,R.H.10072-
11209-72-13231BUSHING10007-
12209-72-11291BUSHING10007-
13209-72-12211SEAL10007-
14209-72-13250WASHER10007-
15209-72-13220PIN10007-
16209-72-11280LOCK10007-
1701010-52460BOLT10007-
1801643-32460WASHER10007-
19209-72-11311SEAL10007-
20209-72-13161PIN10007-
21209-72-13180RETAINER10007-
2201010-51645BOLT10007-
2301643-31645WASHER10007-
24209-72-13220PIN10007-
25209-72-11280LOCK10007-
2601010-52460BOLT10007-
2701643-32460WASHER10007-
