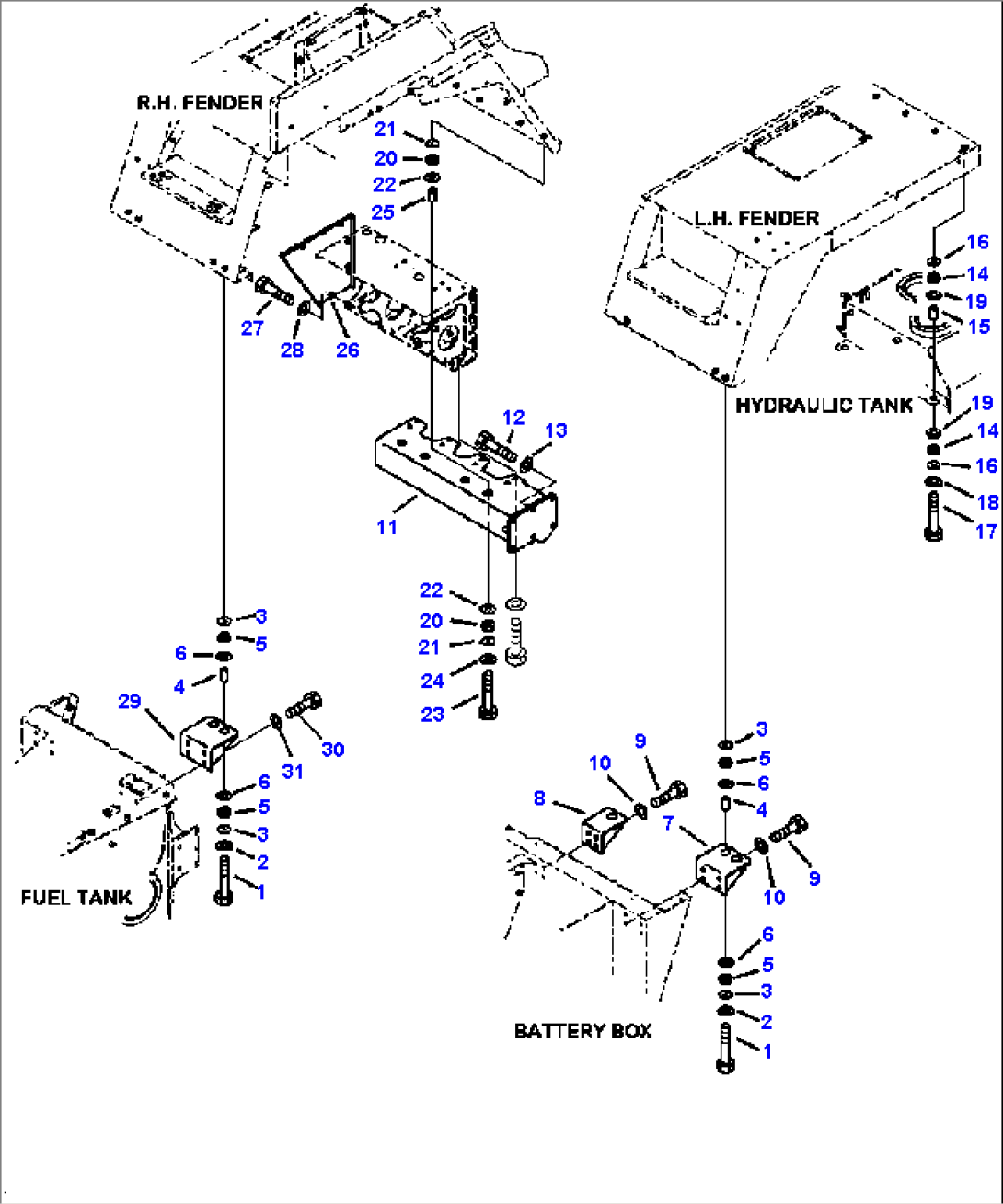

M3250-01A0 FENDER MOUNTING

Komatsu HM400-2 S/N A11001-UP · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
101010-81270BOLT
201643-31232WASHER
3416-03-11210WASHER
46142-22-4640SPACER
5416-03-11221CUSHION
656B-54-11590SPACER
756B-54-12A10BRACKET
856B-54-12A20BRACKET
901010-81225BOLT
1001643-31232WASHER
1156B-54-25190BRACKET
1201010-81645BOLT
1301643-31645WASHER
14416-03-11221CUSHION
156142-22-4640SPACER
16416-03-11210WASHER
1701010-81270BOLT
1801643-31232WASHER
1956B-54-11590SPACER
20416-03-11221CUSHION
21416-03-11210WASHER
2256B-54-19120SPACER
2301010-81270BOLT
2401643-31232WASHER
256142-22-4640SPACER
2656B-54-22810COVER
2701010-81050BOLT
2801643-31032WASHER
2956B-54-12A40BRACKET
3001010-81225BOLT
3101643-31232WASHER
