M3260-01A0 FENDER L.H. SUB UNIT

Komatsu HM400-2 S/N A11001-UP · GUARD

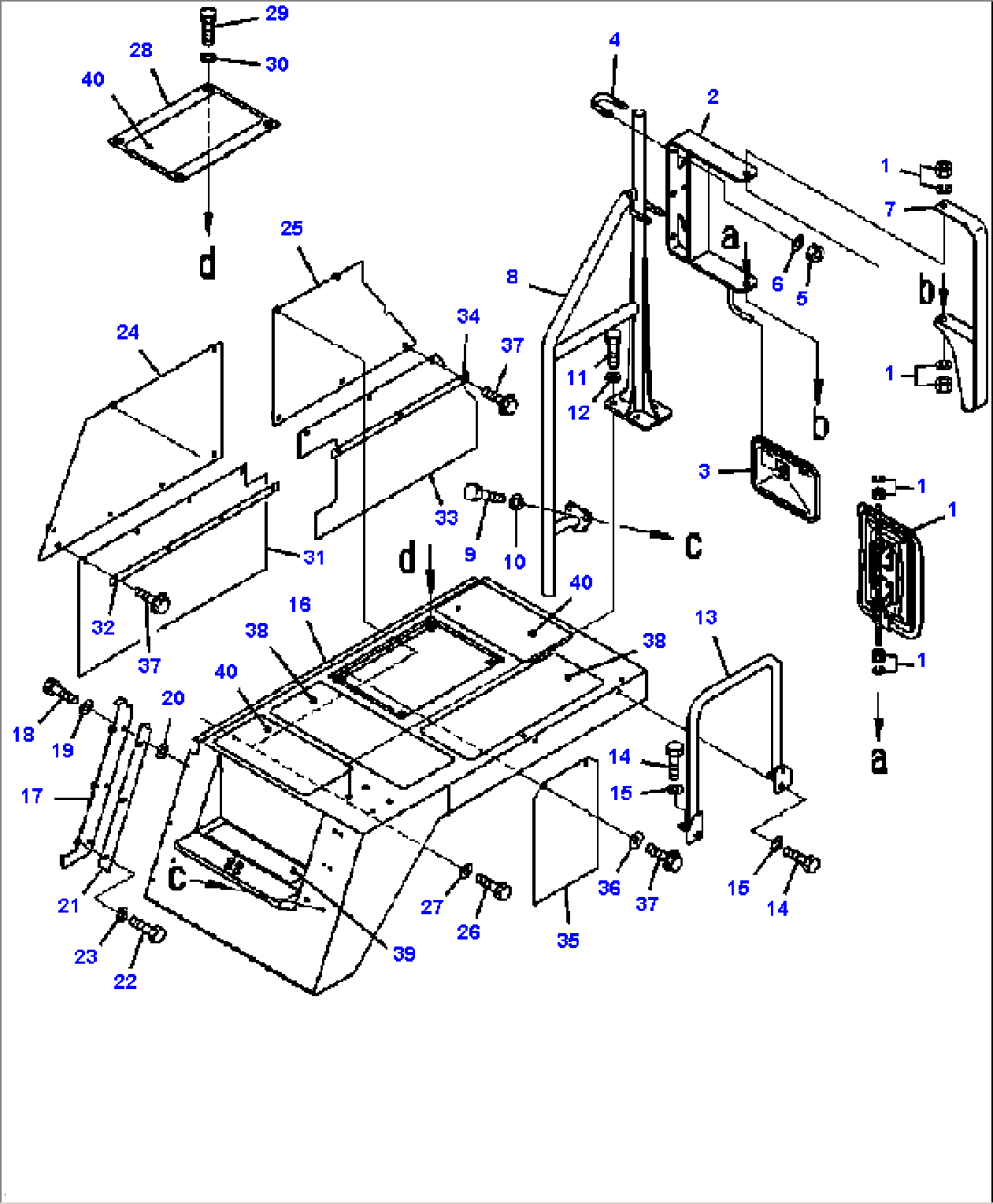

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-54-17313MIRROR, REAR VIEW
581-06-16431GLASS
581-06-16442COVER
256B-54-27120BRACKET
308174-33124MIRROR
407283-34346U-BOLT
501597-01009NUT
601643-31032WASHER
756B-54-17151GUARD, L.H. MIRROR
856B-54-27212HAND RAIL
901010-81235BOLT
1001643-31232WASHER
1101010-81235BOLT
1201643-31232WASHER
1356B-54-17250HAND RAIL
1401010-81230BOLT
1501643-31232WASHER
1656B-54-22113FENDER, L.H.
1756B-54-22132COVER
1801010-81020BOLT
1901643-31032WASHER
2001643-31232WASHER
2156B-54-28940PLATE
2201010-81020BOLT
2301643-31032WASHER
2456B-54-12222COVER
2556B-54-12233COVER
2601010-81025BOLT
2701643-31032WASHER
2856B-54-22270COVER
2901010-81020BOLT
3001643-31032WASHER
3156B-54-12452GUARD
3256B-54-12461PLATE
3356B-54-22470GUARD
3456B-54-12481PLATE
3556B-54-12732SHEET
36417-43-16210WASHER
3701435-01025BOLT
38568-54-12821SHEET, ANTI SLIP
3922T-54-17591SHEET, ANTI SLIP
40428-T86-1310SHEET, ANTI SLIP
