M3270-03A0 FENDER R.H. SIDE MIRROR
Komatsu HM400-2 S/N A11001-UP · GUARD
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

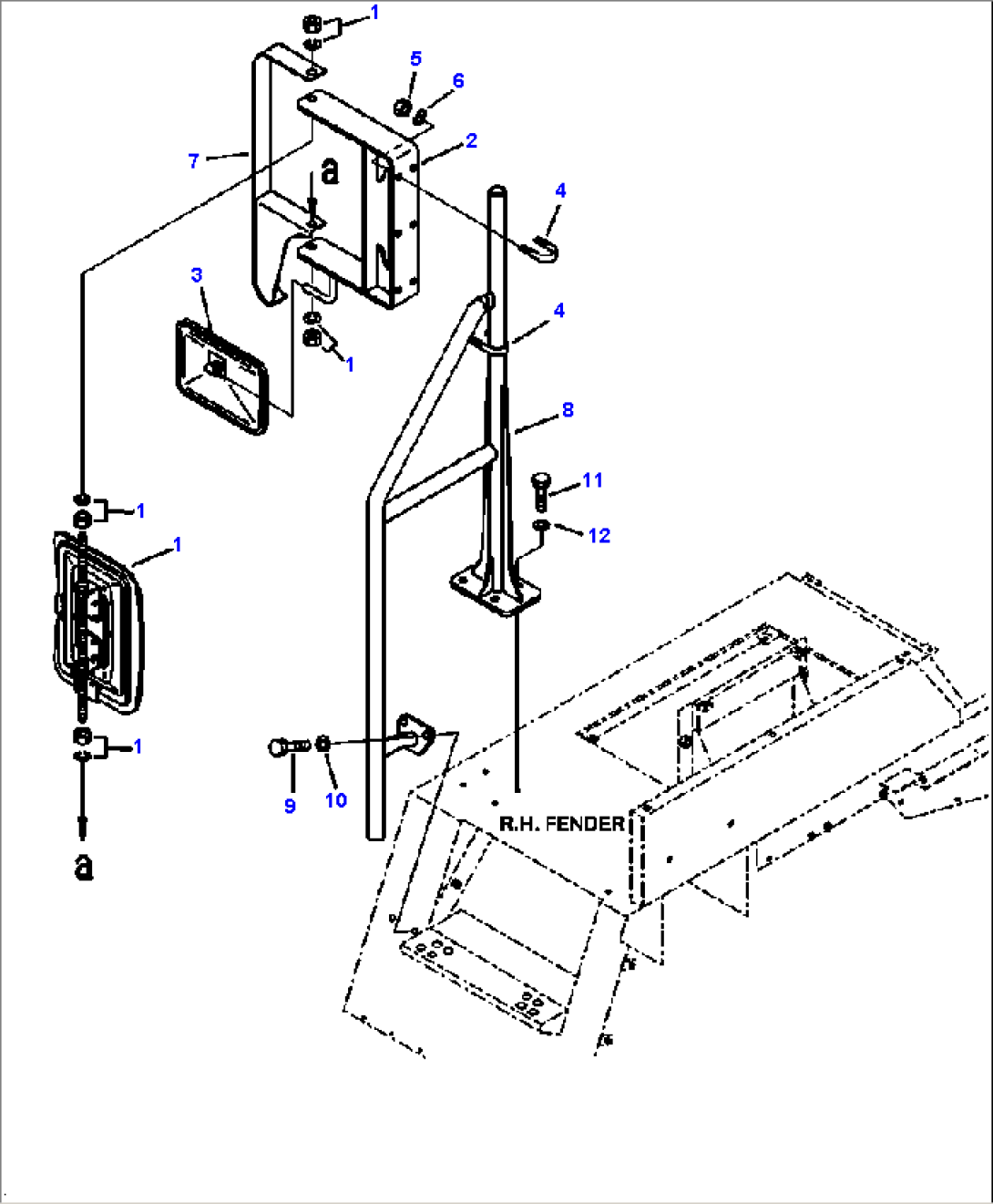

| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-54-17313 | MIRROR, REAR VIEW | ||
| 581-06-16431 | GLASS | |||
| 581-06-16442 | COVER | |||
| 2 | 56B-54-27120 | BRACKET | ||
| 3 | 08174-33124 | MIRROR | ||
| 4 | 07283-34346 | U-BOLT | ||
| 5 | 01597-01009 | NUT | ||
| 6 | 01643-31032 | WASHER | ||
| 7 | 56B-54-17161 | GUARD, R.H. MIRROR | ||
| 8 | 56B-54-27222 | HAND RAIL | ||
| 9 | 01010-81235 | BOLT | ||
| 10 | 01643-31232 | WASHER | ||
| 11 | 01010-81235 | BOLT | ||
| 12 | 01643-31232 | WASHER |
