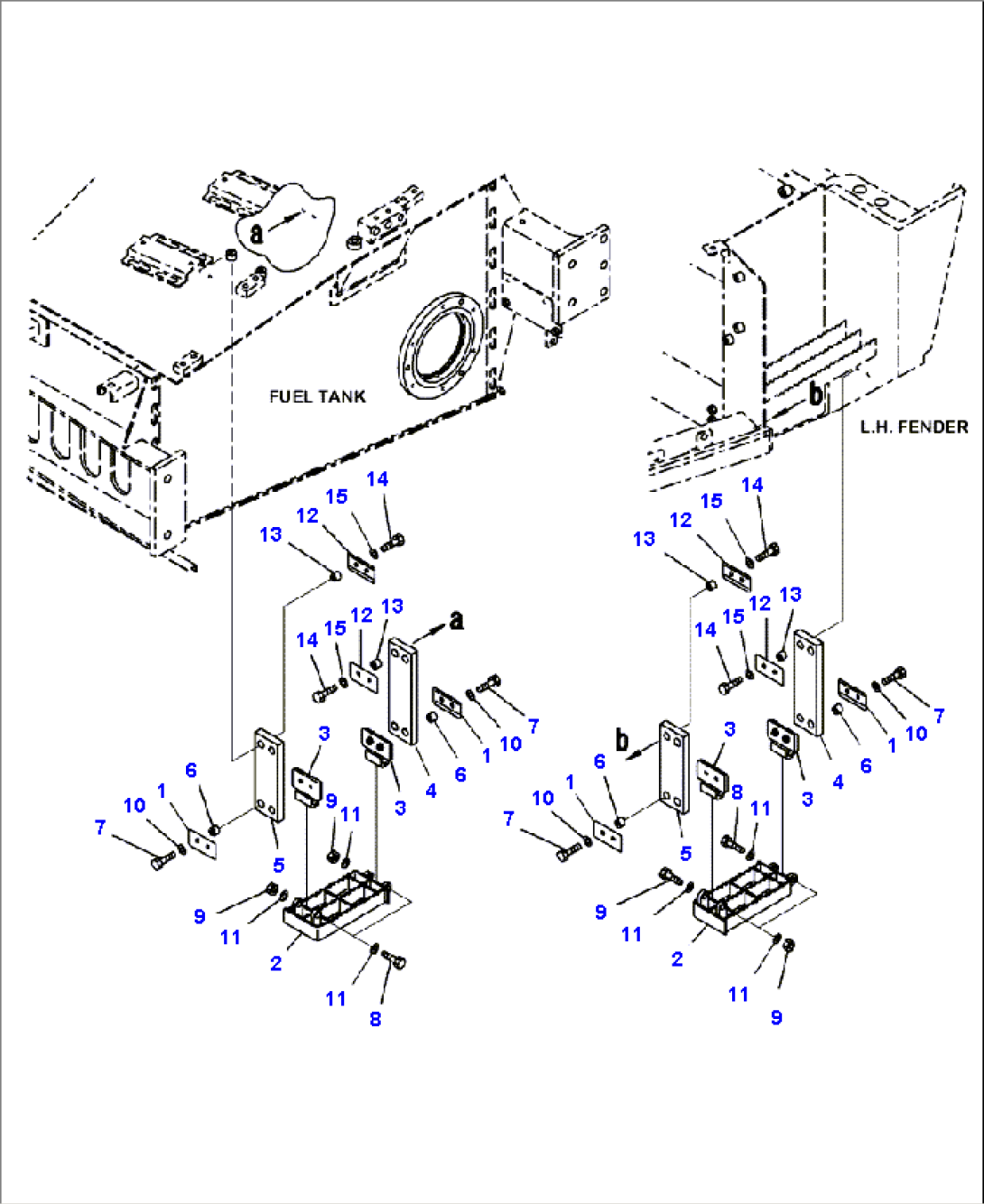

M3290-01A0 STEPS
Komatsu HM300-2 S/N A11001-UP · GUARD
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 56D-54-19233 | STEP | A11001-- | ||
| 1 | 56B-54-19361 | PLATE | A11001-- | |
| 2 | 56B-54-19372 | STEP | A11001-- | |
| 3 | 56B-54-19381 | BRACKET | A11001-- | |
| 4 | 56D-54-19350 | RUBBER | A11001-- | |
| 5 | 56D-54-19390 | RUBBER | A11001-- | |
| 6 | 416-904-1370 | SPACER | A11001-- | |
| 7 | 01010-80840 | BOLT | A11001-- | |
| 8 | 01010-81290 | BOLT | A11001-- | |
| 9 | 01596-01211 | NUT, FLANGED | A11001-- | |
| 10 | 01643-30823 | WASHER | A11001-- | |
| 11 | 01643-31232 | WASHER | A11001-- | |
| 12 | 56B-54-19361 | PLATE | A11001-- | |
| 13 | 416-904-1370 | SPACER | A11001-- | |
| 14 | 01010-80840 | BOLT | A11001-- | |
| 15 | 01643-30823 | WASHER | A11001-- |
