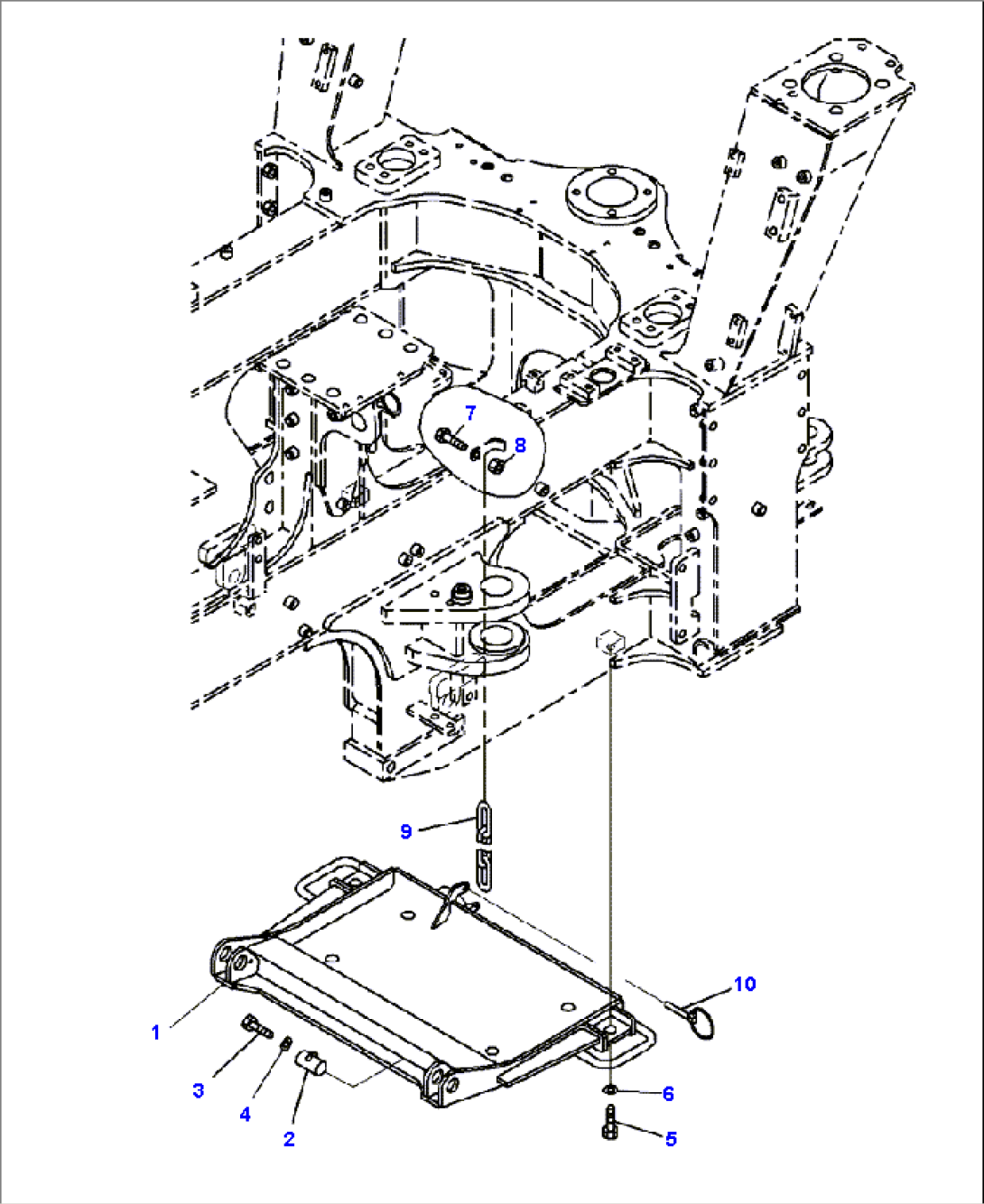

M3820-01A0 UNDER GUARD TRANSMISSION

Komatsu HM300-2 S/N A11001-UP · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-54-18216GUARDA11001--
256B-54-18220SHAFTA11001--
301010-81020BOLTA11001--
401643-31032WASHERA11001--
501010-61635BOLTA11001--
621T-54-16150WASHERA11001--
701010-81016BOLTA11001--
801580-11008NUTA11001--
909245-14827CHAINA11001--
10421-46-12740PIN, LYNCHA11001--
